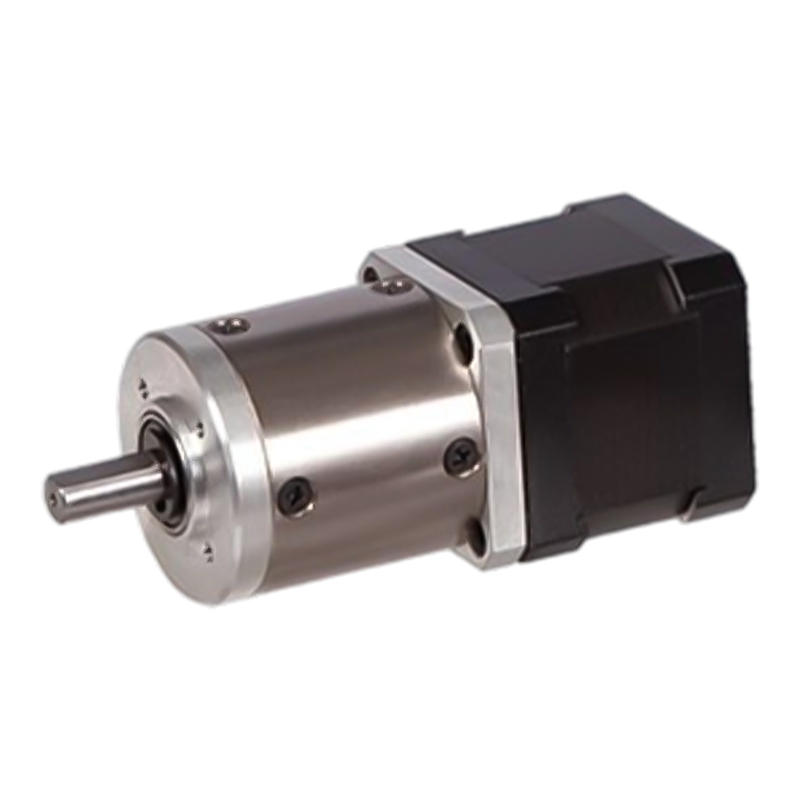

42JX150K/42STH 80N Hybrid Planetary Gear Stepper Motor

42JX150K/42STH 80N Hybrid Planetary Gear Stepper Motor

Ang 42JX150K/42STH Hybrid Stepping Planetary Gear Motor ay isang mataas na pagganap na hybrid na stepping motor na pinagsasama ang mga pakinabang ng isang planetary gear reducer, na angkop para sa mga aplikasyon na nangangailangan ng mataas na katumpakan at mataas na output ng metalikang kuwintas. Ang motor ay gumagamit ng isang materyal na metal na gear gear upang matiyak ang katatagan at tibay sa ilalim ng mataas na mga kondisyon ng pag -load. Ang maximum na pinahihintulutang pag -load ng radial ay 80N, ang maximum na pinapayagan na pag -load ng ehe ay 30N, ang pag -play ng radial ay 0.06mm lamang, at ang pag -play ng ehe ay 0.3mm, na may isang backlash na mas mababa sa 1.5 ° kapag na -load. Ang mga parameter na ito ay nagpapahiwatig na ang motor ay may mekanikal na pagganap at tumpak na mga kakayahan sa kontrol ng paggalaw. Bilang karagdagan, ang motor ay nag -aalok ng iba't ibang mga pagtutukoy, kabilang ang iba't ibang mga boltahe, kasalukuyang, paglaban, inductance electrical parameter, pati na rin ang maraming mga ratios ng pagbawas at mga yugto ng gear, upang matugunan ang mga pangangailangan ng iba't ibang mga sitwasyon ng aplikasyon. Sa pamamagitan ng na-optimize na disenyo at de-kalidad na mga proseso ng pagmamanupaktura, ang motor na ito ay higit sa kahusayan, pagiging maaasahan, at buhay ng serbisyo, na ginagawa itong isang mainam na pagpipilian para sa pang-industriya na automation, mga instrumento ng katumpakan, at larangan ng teknolohiya ng robotics.

  • 42JX150K/42STH 80N Hybrid Planetary Gear Stepper Motor

+86 0579-86817938-836

[email protected]

42JX150K/42STH

42mm od reinforced gearbox,

Pinahihintulutang saklaw ng pag -load: 3n.m ~ 10n.m $

Planetary Gear Stepping Motor (Ring Gear Material: Metal)

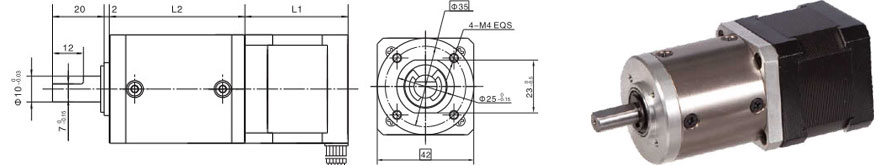

Mga Dimensyon $

Planetary Gearbox

Singsing na materyal

Metal

Nagdadala sa output

Ball Bearings

Max. Radial load (10mm mula sa flange)

≤80n

Max. Shaft axial load

≤30n

Radial Play of Shaft (Malapit sa Flange)

≤0.06nn

Axial play ng baras

≤0.3 mm

Backlash sa walang-load

≤1.5 ° $

Teknikal na data

42STH Hybrid Stepping Motor Specifications

Model Hindi.

Na -rate na boltahe

Kasalukuyang/phase

Paglaban/Phase

Inductance/phase

Hawak ang Torgue

# ng mga lead

Rotor inertia

Timbang

Haba L1

Max. Ratio ng gear

Solong baras

V

A

Ω

MH

g.cm

G-m²

g

mm

42STH33-0956A

4

0.95

4.2

2.5

1.6

6

35

0.22

34

≤ 1: 264

42STH33-0406A

9.6

0.4

24

15

1.6

6

≤ 1: 264

42STH33-0316A

12

0.31

38.5

21

1.6

6

≤1: 264

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

≤1: 189

42STH38-1206A

4

1.2

3.3

3.2

2.6

6

54

0.28

40

≤1: 100

42STH38-0806A

6

0.8

7.5

6.7

2.6

6

≤1: 100

42STH38-0406A

12

0.4

30

30

2.6

6

≤1: 100

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

≤1: 71

Isang solong baras, B dobleng baras

42JX150K Mga pagtutukoy ng Planetary Gearbox

Ratio ng pagbawas

3.5

14

17

21

49

61

84

104

126

172

212

294

Bilang ng mga tren sa gear

1

2

3

4

Haba (L2) mm

32.5

39.2

45.9

52.6

Max. Na -rate na metalikang kuwintas kg. CM

30

50

90

150

Maikling oras na pinapayagan ang metalikang kuwintas kg.cm

90

150

270

450

Kahusayan %

0.9

0.81

0.73

0.66

Timbang g

320

420

520

620
