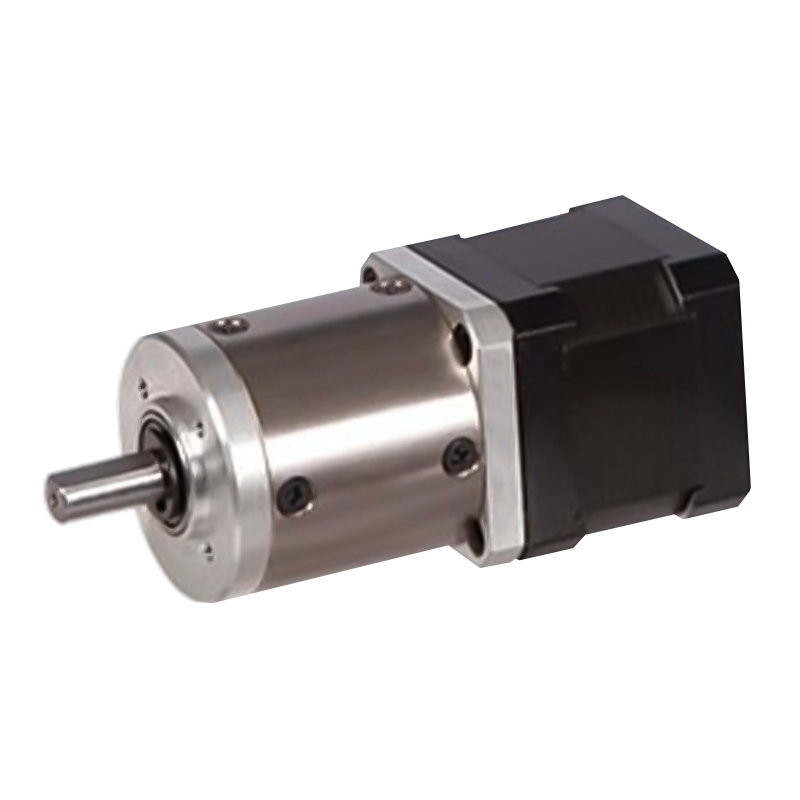

42jxgs100k/42sth 42mm 3n.m ~ 10n.m Planetary gear stepping motor

42jxgs100k/42sth 42mm 3n.m ~ 10n.m Planetary gear stepping motor

Ang 42JXGS100K/42STH ay gumagamit ng isang metal na panloob na singsing ng gear, ay isang planetary reducer na may isang panlabas na diameter ng 42 mm, na pinapayagan ang saklaw ng metalikang kuwintas: 3n.m ~ 10n.m.
Ang motor ng stepper ay may isang mabilis na katangian ng pagtugon at maaaring maabot ang isang matatag na estado ng operating sa isang maikling panahon. Ang dynamic na pagganap ng pagtugon ng system ay karagdagang pinabuting sa pamamagitan ng pagsasama ng mababang katangian ng pagkawalang -galaw ng motor ng stepper ng planeta. Maaari itong mabilis na magsimula, tumigil at baligtad, na maaaring matugunan ang ilang mga aplikasyon na may mataas na mga kinakailangan sa pagganap ng pagganap, tulad ng mabilis na pagpoposisyon at madalas na pagsisimula ng mga aksyon sa awtomatikong mga linya ng produksyon. $

  • 42jxgs100k/42sth 42mm 3n.m ~ 10n.m Planetary gear stepping motor

+86 0579-86817938-836

[email protected]

42JXGS100K/42STH

42mm planetary gearbox

Pinahihintulutang saklaw ng pag -load: 3n.m ~ 10n.m $

Planetary Gear Stepping Motor (Ring Gear Material: Metal)

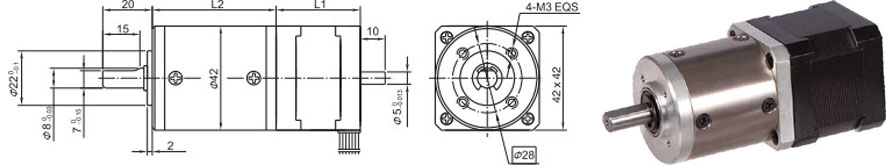

Mga Dimensyon $

Planetary Gearbox

Singsing na materyal

Metal

Nagdadala sa output

Ball Bearings

Max. Radial load (10mm mula sa flange)

≤50n

Max. Shaft axial load

≤30n

Radial Play of Shaft (Malapit sa Flange)

≤0.07mm

Axial play ng baras

≤0.3 mm

Backlash sa walang-load

≤1.5 ° $

Teknikal na data

42STH Hybrid Stepping Motor Specifications

Model Hindi.

Na -rate na boltahe

Kasalukuyang/phase

Paglaban/Phase

Inductance/phase

Hawak ang Torgue

# ng mga lead

Rotor inertia

Timbang

Haba L1

Max. Ratio ng gear

Solong baras

V

A

Ω

MH

g.cm

G-m²

g

mm

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

35

0.22

34

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

54

0.28

40

≤1: 91

40JXGS100K Mga pagtutukoy ng planeta ng gearbox

Ratio ng pagbawas

3.82

4.88

15

19

24

56

71

91

116

212

271

346

Bilang ng mga tren sa gear

1

2

3

4

Haba (L2) mm

36.9

47.4

57.7

68

Max. Na -rate na metalikang kuwintas kg. CM

30

50

80

100

Maikling oras na pinapayagan ang metalikang kuwintas kg.cm

90

150

240

300

Kahusayan %

0.9

0.81

0.73

0.66

Timbang g

200

270

330

410

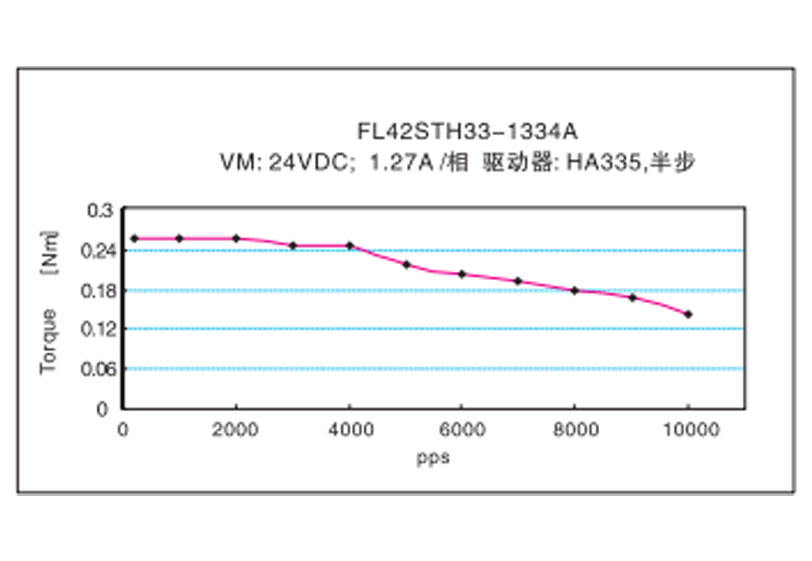

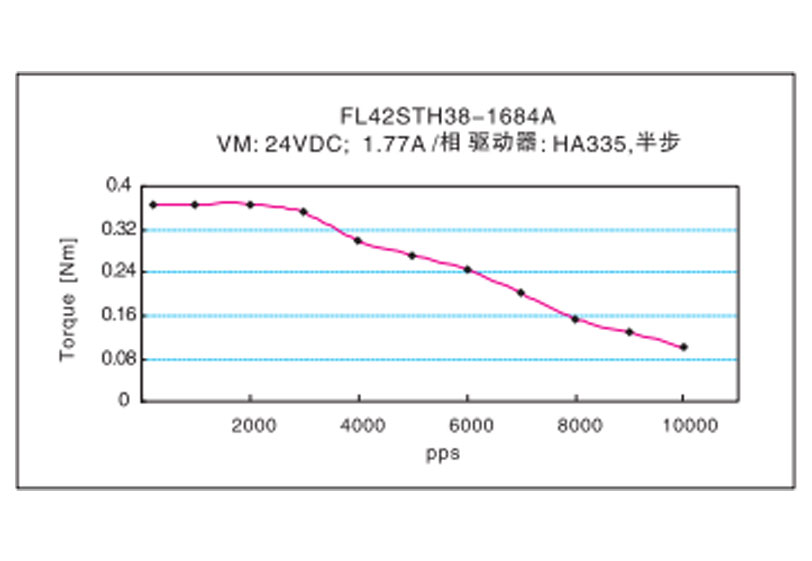

Mga Katangian ng Frequency-Torque $
