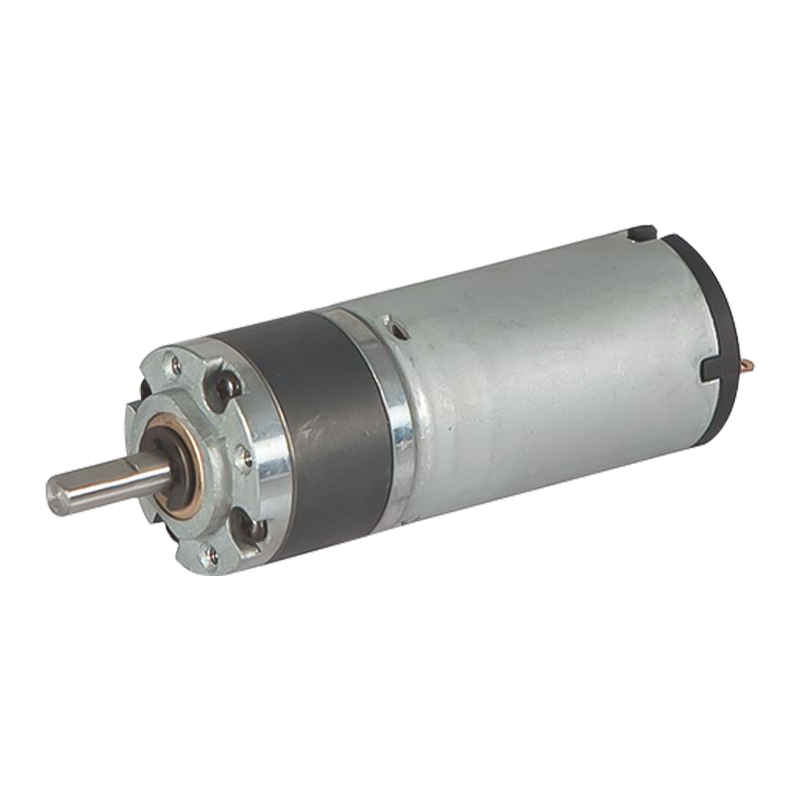

22jxf3k/22zy38 22mm 0.03-0.3n.m permanenteng magnet dc brushed planetary gear motor

22jxf3k/22zy38 22mm 0.03-0.3n.m permanenteng magnet dc brushed planetary gear motor

Ang panloob na singsing ng gear ng 22JXF3K/22zy38 permanenteng magnet DC planetary gear motor ay gawa sa metal, na may isang panlabas na diameter ng 22mm. Sinusuportahan nito ang dalawahang boltahe ng 12V at 24V, at may bilis na walang pag-load na 3000-6000 RPM, na ginagawang angkop para sa iba't ibang mga aplikasyon. Nagtatampok ang produktong ito ng mataas na panimulang metalikang kuwintas at agarang kapasidad ng labis na labis na kapasidad. Ang mga brushes ay direktang makipag-ugnay sa commutator, na nagbibigay ng 2-3 beses ang na-rate na metalikang kuwintas sa pagsisimula, na ginagawang perpekto para sa mga senaryo na nangangailangan ng madalas na pagsisimula at paghinto o biglaang pagtaas ng pag-load (tulad ng mga tool ng kuryente at drive ng roller shutter door). Bilang karagdagan, ang output metalikang kuwintas ay karagdagang pinalakas sa pamamagitan ng ratio ng pagbawas, natutugunan ang mga hinihingi ng mabibigat na naglo -load (tulad ng kontrol sa balbula ng industriya).

  • 22jxf3k/22zy38 22mm 0.03-0.3n.m permanenteng magnet dc brushed planetary gear motor

+86 0579-86817938-836

[email protected]

22jxf3k/22zy38

22mm OD Planetary Gearbox,

Pinahihintulutang saklaw ng pag -load: 0.03n.m ~ 0.3n.m $

PM DC Planetary Gear Motor (Ring Gear Material: Powder Metal)

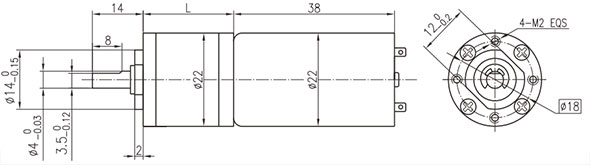

Mga Dimensyon $

Data ng Teknikal na Motor

I -type

Na -rate

Boltahe

Vdc

Walang load

Bilis

r/min

Walang load

Kasalukuyan

Ma

Na -rate

Bilis

r/min

Na -rate

Torquem

N.m

Output

Kapangyarihan

W

Na -rate

Kasalukuyan

Ma

Stall

metalikang kuwintas

Mn.M

Stall

Kasalukuyan

A

22zy38B-1230

12

3000

70

2200

3

0.7

135

9.3

0.26

22zy38B-1260

12

6000

100

5000

3

1.56

250

17

0.87

Gear Motor Technical Data

Pag-configure 22zy38B-1230 DC Motor (22zy38B-1230 DC Motor)

Ratio ng pagbawas

4

4.75

16

19

22

64

76

90

107

256

304

Bilang ng mga tren sa gear

1

1

2

2

2

3

3

3

3

4

4

Haba (l) mm

13

13

16.7

16.7

16.7

20.4

20.4

20.4

20.4

24.1

24.1

Walang bilis ng r/min

750

632

188

158

136

47

39

33

28

12

10

Na -rate na bilis ng r/min

550

463

138

116

100

34

29

24

21

8.6

7.2

Na -rate na metalikang kuwintas n.m

0.011

0.013

0.039

0.046

0.053

0.14

0.17

0.2

0.23

0.3

0.3

Max. Pinapayagan ang pag -load sa isang maikling panahon, n.m

0.09

0.09

0.45

0.45

0.45

0.75

0.75

0.75

0.75

0.9

0.9

Pag-configure 22zy38B-1260 DC Motor (22zy38B-1260 DC Motor)

Ratio ng pagbawas

4

4.75

16

19

22

64

76

90

107

256

304

Bilang ng mga tren sa gear

1

1

2

2

2

3

3

3

3

4

4

Haba (l) mm

13

13

16.7

16.7

16.7

20.4

20.4

20.4

20.4

24.1

24.1

Walang bilis ng r/min

1500

1263

375

316

273

94

79

67

56

23

20

Na -rate na bilis ng r/min

1250

1035

313

263

227

78

66

56

47

20

16

Na -rate na metalikang kuwintas n.m

0.011

0.013

0.039

0.046

0.053

0.14

0.17

0.2

0.23

0.3

0.3

Max. Pinapayagan ang pag -load sa isang maikling panahon n.m $

0.09

0.09

0.45

0.45

0.45

0.75

0.75

0.75

0.75

0.9

0.9

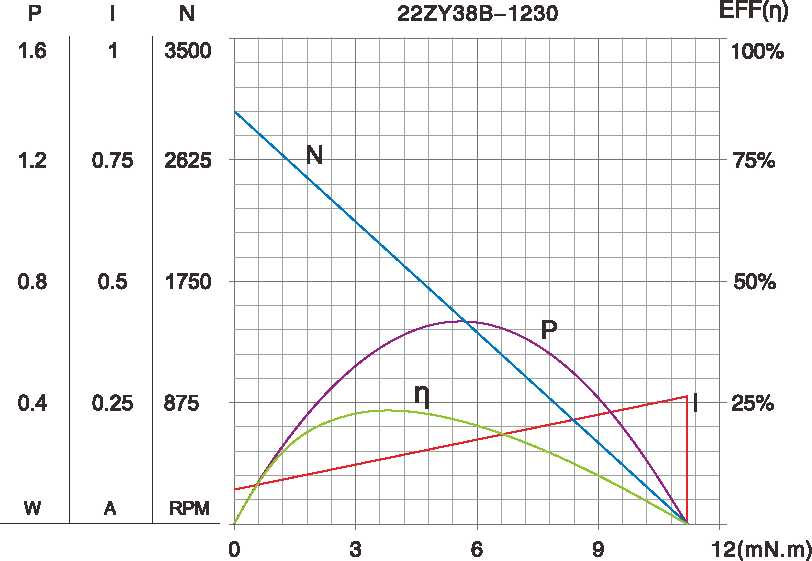

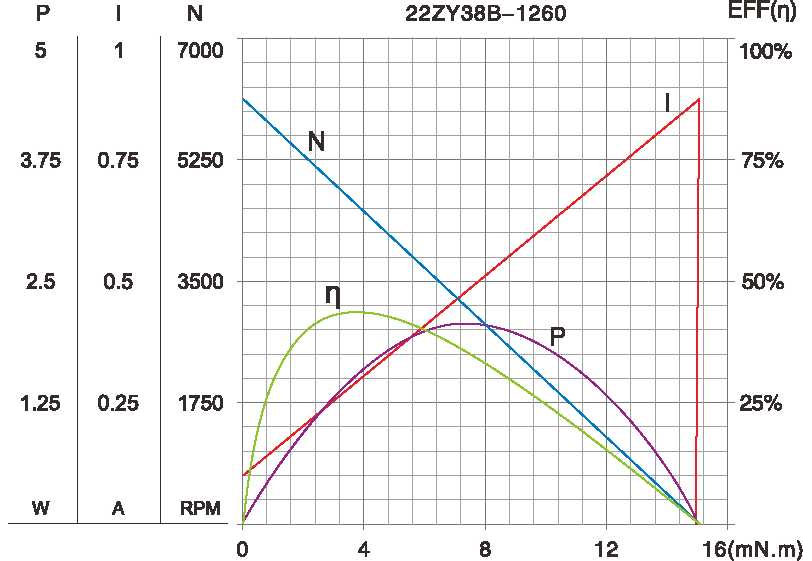

Ang figure na katangian ng motor

A-2

Ang mga teknikal na parameter ay napapailalim sa pagbabago nang walang paunang paunawa.*$
