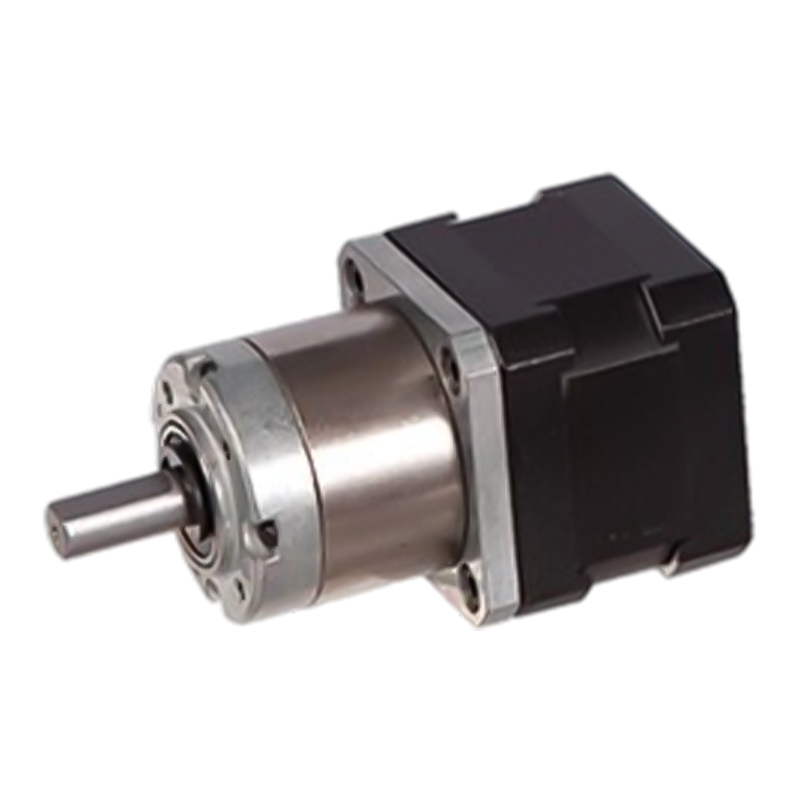

36Jxes60K/42STH 12V/24V Planetary gear stepping motor

36Jxes60K/42STH 12V/24V Planetary gear stepping motor

Ang 36Jxes60K/42STH ay maaaring mapili sa panloob na singsing ng dalawang materyales: pulbos na metal (Model 36JXF60K), metal (Model 36JXE60K), na sumusuporta sa 12V/24V dual boltahe na kapaligiran, maximum na pinapayagan na pag -load ng radial ≤50n.
Ang istraktura ng tren ng planeta ng planeta ay ginagawang pantay na ipinamamahagi ang pag -load sa bawat gulong ng planeta, binabawasan ang puwersa sa isang solong gear, binabawasan ang panginginig ng boses at ingay. Kasabay nito, ang mga tumatakbo na katangian ng motor ng stepper ay medyo matatag din, at ang pagganap ng output ay maaaring mapanatili medyo matatag sa ilalim ng iba't ibang mga naglo -load at bilis. Samakatuwid, ang planeta deceleration stepper motor ay may mahusay na katatagan sa panahon ng operasyon at maaaring magbigay ng makinis na output ng kuryente.

  • 36Jxes60K/42STH 12V/24V Planetary gear stepping motor

+86 0579-86817938-836

[email protected]

36Jxes60K/42STH

36mm Standard Gearbox,

Pinahihintulutang saklaw ng pag -load: 1.8n.m ~ 6.0n.m $

Planetary Gear Stepping Motor (Ring Gear Material: Metal at Powder Metal)

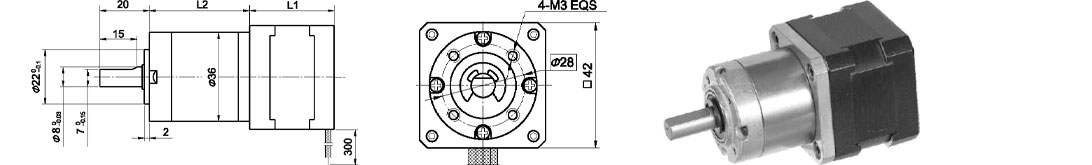

Sukat

Maaaring mapili ang singsing na gear sa loob ng dalawang materyales: Powder Metal (Uri: 36JXF60K), Metal (Uri: 36JXE60K)

Planetary Gearbox

Singsing na materyal

E Uri: Uri ng Metal F: Powder Metal

Nagdadala sa output

Ball Bearings

Max. Radial load (10mm mula sa flange)

≤50n

Max. Shaft axial load

≤30n

Radial Play of Shaft (Malapit sa Flange)

≤0.07mm

Axial play ng baras

≤0.3 mm

Backlash sa walang-load

≤1.5 ° $

Teknikal na data

42STH Hybrid Stepping Motor Specifications

Model Hindi.

Na -rate na boltahe

Kasalukuyang/phase

Paglaban/Phase

Inductance/phase

Hawak ang Torgue

# ng mga lead

Rotor inertia

Timbang

Haba L1

Max. Ratio ng gear

Solong baras

V

A

Ω

MH

g.cm

G-m²

g

mm

42STH33-0316A

12

0.31

38.5

21

1.6

6

35

0.22

34

≤1: 100

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

35

0.22

34

≤1: 71

36JXES60K Mga pagtutukoy ng planeta ng planeta

Ratio ng pagbawas

3.71

5.18

14

19

27

51

71

100

139

Bilang ng mga tren sa gear

1

2

3

Haba (L2) mm

27

34.1

41

Max. Na -rate na metalikang kuwintas kg. CM

6

24

50

Maikling oras na pinapayagan ang metalikang kuwintas kg.cm

20

70

150

Kahusayan %

0.9

0.81

0.73

Timbang g

195

210

290

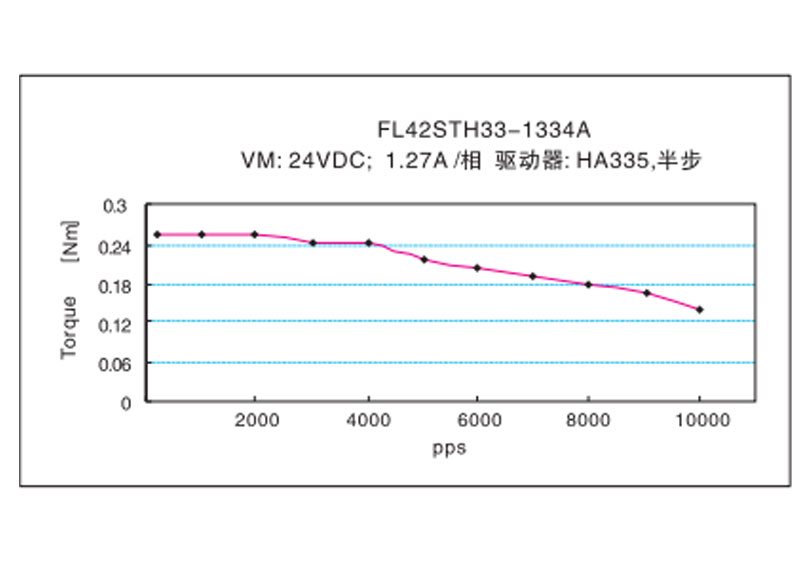

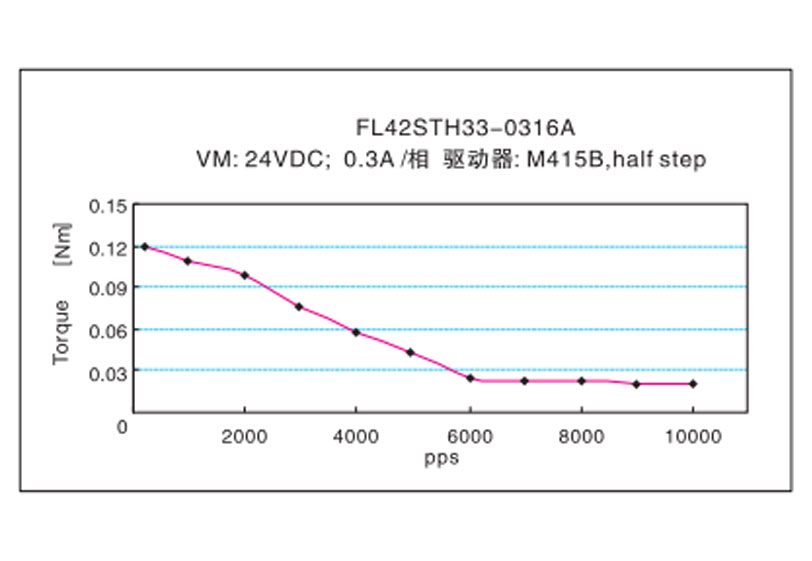

Mga Katangian ng Frequency-Torque $
