Ipinaliwanag ang Geared Stepper Motor: Mga Uri, Torque, at Paano Pumili ng Tama

Ang karaniwang stepper motor ay isa nang lubhang kapaki-pakinabang na device—ito ay gumagalaw sa mga tiyak na pagtaas, hawak ang posisyon nito nang walang preno, at hindi nangangailangan ng feedback sensor para sa pangunahing pagpoposisyon. Ngunit may isang klase ng mga application kung saan kulang ang stock motor: mga load na nangangailangan ng mas maraming torque kaysa sa kayang gawin ng motor, mga load na may mataas na inertia na lumalaban sa acceleration, o mga gawain sa pagpoposisyon kung saan ang katutubong 1.8-degree na anggulo ng hakbang ay hindi sapat. Ang isang nakatutok na stepper motor ay malulutas ang lahat ng tatlong mga problemang ito nang sabay-sabay sa pamamagitan ng paglakip ng gearbox nang direkta sa motor shaft. Ang resulta ay isang compact, integrated actuator na nagpaparami ng torque, nagpapababa ng bilis, nagpapabuti ng resolution, at nagpapaamo ng mahihirap na inertia ratios—nang hindi binabago ang isang linya ng control code. Ipinapaliwanag ng gabay na ito kung paano gumagana ang mga geared stepper motor, kung ano ang inaalok ng mga available na uri ng gear, kung paano piliin ang tamang configuration, at kung saan pinakamahusay na gumaganap ang mga motor na ito.

Ano ang Geared Stepper Motor at Paano Ito Gumagana

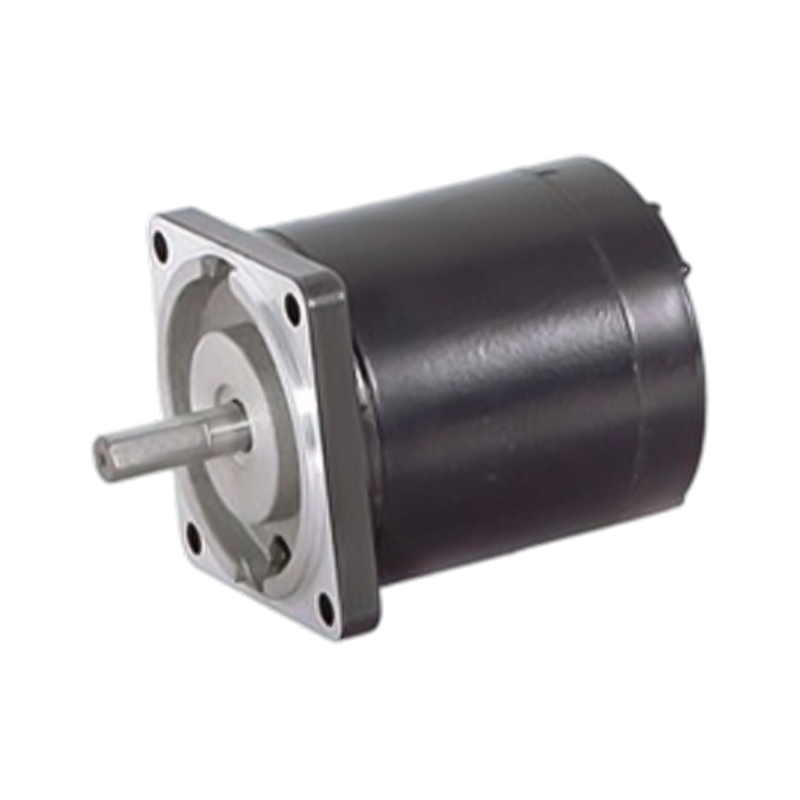

A geared stepper motor ay isang pinagsamang yunit na binubuo ng isang stepper motor—karaniwang isang two-phase bipolar hybrid stepping motor—na direktang pinagsama sa isang gearbox na nakakabit sa output shaft nito. Ang gearbox ay inengineered at nakahanay sa pabrika, kaya ang motor at gearhead ay nagbabahagi ng iisang mounting flange at nagpapakita ng pinag-isang mekanikal na interface sa makina. Ang motor shaft ay nagtutulak sa input ng gearbox; ang gearbox output shaft ay naghahatid ng paggalaw sa load sa isang pinababang bilis at proporsyonal na tumaas na metalikang kuwintas.

Ang bahagi ng stepper motor ay gumagana nang kapareho sa isang standalone na stepper: ang driver ay nagpapadala ng mga hakbang at direksyon ng mga pulso, ang motor ay umuusad ng isang hakbang (o microstep) bawat pulso, at ang posisyon ay sinusubaybayan ang open-loop sa pamamagitan ng pagbibilang ng mga pulso. Hindi binabago ng gearbox ang kontrol na gawi na ito—binabago lang nito ang paggalaw sa output nito. Ang bawat hakbang na ginagawa ng motor ay umuusad sa output shaft sa pamamagitan ng isang hakbang na anggulo na hinati sa ratio ng gear. Ang isang 1.8-degree na motor (200 buong hakbang bawat rebolusyon) na may 10:1 na gearbox ay gumagawa ng isang epektibong anggulo ng hakbang na 0.18 degrees at 2,000 na hakbang sa bawat output revolution. Ang multiplikasyon ng resolution na ito ay isa sa mga pinaka-praktikal na mahahalagang katangian ng geared stepper motor configuration.

Ang pagbabago ng torque ay sumusunod sa parehong ratio. Ang output torque ay katumbas ng hawak na torque ng motor na pinarami ng gear ratio at ang mekanikal na kahusayan ng gearbox. Ang isang NEMA 17 na motor na may 0.5 Nm holding torque at isang 10:1 gearbox sa 90% na kahusayan ay naghahatid ng humigit-kumulang 4.5 Nm sa output shaft—katumbas ng output sa isang mas malaki at mas mahal na uneared stepper. Ang torque multiplication na ito ang dahilan kung bakit ang isang NEMA 17 o NEMA 23 na geared stepper motor ay kadalasang maaaring palitan ang isang NEMA 34 na uneared na motor, na nakakatipid sa board space at bigat sa makina.

Bakit Mahalaga ang Inertia Ratio at Paano Ito Inaayos ng Gearing

Ang isa sa pinakamahalaga—at hindi gaanong napag-usapan—ang mga dahilan para magdagdag ng gearbox sa isang stepper motor ay inertia matching. Kapag ang isang stepper motor ay nag-drive ng isang load, ang ratio ng load inertia sa rotor inertia ay tumutukoy kung gaano kahusay ang motor ay maaaring bumilis, huminto, at huminto nang tumpak. Kung ang load inertia ay mas malaki kaysa sa rotor inertia, ang motor ay nagpupumilit na kontrolin ang load sa panahon ng mga dynamic na galaw, na nagreresulta sa overshoot (mas maraming hakbang na ginawa kaysa sa iniutos), undershoot (mas kaunting hakbang na ginawa), o mga nawalang hakbang—lahat ng anyo ng error sa pagpoposisyon na nakakatalo sa layunin ng paggamit ng stepper sa unang lugar.

Binabawasan ng gearbox ang load inertia na ipinapakita pabalik sa motor sa pamamagitan ng square ng gear ratio. Ang isang 10:1 na gearbox ay binabawasan ang reflected load inertia sa pamamagitan ng isang factor na 100. Nangangahulugan ito na ang isang motor na hindi mapagkakatiwalaang makontrol ang isang high-inertia load ay maaaring biglang gawin ito nang may kumpiyansa sa pamamagitan ng isang gearbox. Ang praktikal na threshold na ginagawa ng karamihan sa mga designer ay isang load-to-rotor inertia ratio na 10:1 o mas mababa. Sa mas mataas na mga ratio, ang katumpakan ng pagpoposisyon at dynamic na pagganap ay bumababa. Kung ang kinakalkula na ratio na walang gearing ay lumampas sa threshold na ito, ang pagdaragdag ng gearbox ay kadalasang tamang tugon sa engineering—mas epektibo at mas mura kaysa sa simpleng pagtukoy ng mas malaking motor.

Mayroon ding resonance benefit. Ang mga ungear na stepper motor na tumatakbo sa mababang bilis ay maaaring magpakita ng mid-frequency resonance—isang vibration at kawalang-tatag na dulot ng interaksyon sa pagitan ng step frequency at natural na resonant frequency ng motor. Dahil ang isang geared stepper motor ay nagpapatakbo ng panloob na motor nito sa mas mataas na bilis (speed multiply sa gear ratio) upang makagawa ng parehong bilis ng output, ang motor ay nagpapatakbo pa sa kahabaan ng speed-torque curve nito, palayo sa low-speed resonance zone. Gumagawa ito ng mas makinis, mas matatag na paggalaw sa output shaft kaysa sa isang uneared na motor na tumatakbo sa parehong huling bilis.

Ang Tatlong Pangunahing Uri ng Gearbox para sa Stepper Motors

Hindi lahat ng gearbox ay pantay na angkop sa mga application ng stepper motor. Dahil ang mga stepper na motor ay ginagamit para sa pagpoposisyon—na may mga bidirectional na galaw, dynamic na pagbabago sa pagkarga, at tumpak na mga kinakailangan sa pagtigil-at-hold—dapat maingat na hawakan ng gearbox ang backlash, torsional stiffness, at kahusayan. Tatlong uri ng gear ang nangingibabaw sa merkado ng gearhead ng stepper motor: planetary, spur, at worm. Ang bawat isa ay may natatanging profile ng pagganap.

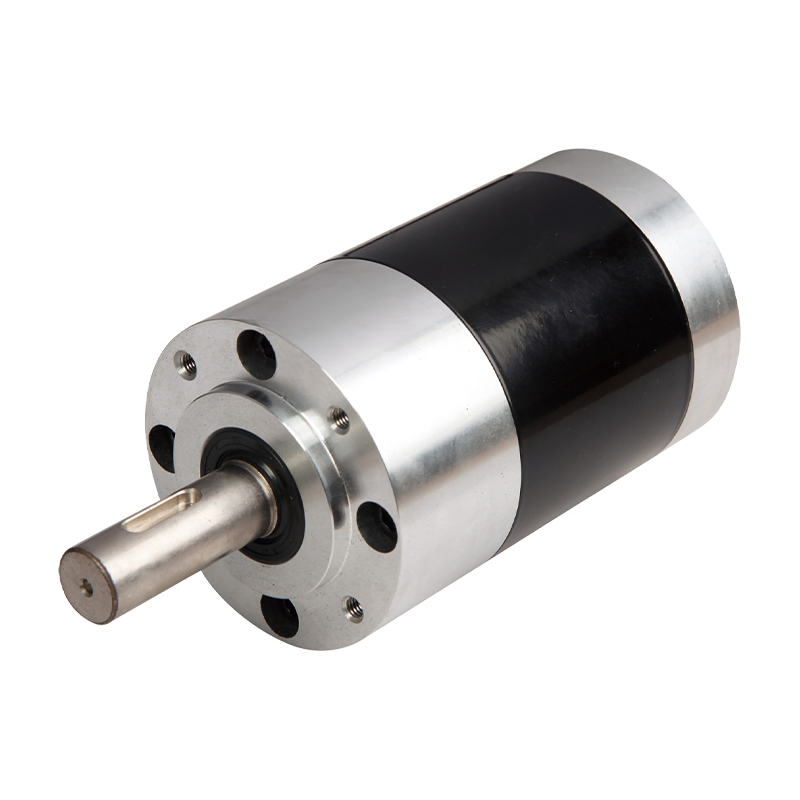

Mga Planetary Gearbox

Ang mga planetary gearbox ay ang pinakamalawak na ginagamit na uri ng gearhead para sa precision geared stepper motors. Ang isang planetary stage ay binubuo ng isang central sun gear na pinapaandar ng motor shaft, maraming planeta gears na umiikot sa araw habang nagme-meshing gamit ang isang nakapirming outer ring gear, at isang carrier na naglilipat ng planeta gear motion sa output shaft. Dahil ang torque ay ipinamahagi sa maraming planeta gear contact nang sabay-sabay, ang mga planetary gearbox ay nakakamit ng mataas na torque density at mataas na torsional stiffness sa isang compact, coaxial package—ang output shaft ay tumatakbo sa parehong axis ng motor shaft.

Para sa mga NEMA 17 na motor, available ang mga precision planetary gearbox na may backlash na kasingbaba ng 15 arc-minute sa mga economic grade at wala pang 3 arc-minute sa mga high-precision na grado. Ang mga ratio ng gear ay karaniwang mula 3.7:1 hanggang 100:1 sa isang single-stage na unit, na may dalawang yugto na configuration na nagpapalawak nito hanggang 369:1. Ang kahusayan sa bawat yugto ay karaniwang 90–97%, na nangangahulugang ang torque multiplication ay malapit sa teoretikal at ang pagbuo ng init ay katamtaman kumpara sa mga alternatibong worm gear. Ang mga planetary gearhead para sa NEMA 23 na mga motor ay naghahatid ng mga torque ng output hanggang 15 Nm at higit pa; Ang NEMA 34 at NEMA 42 planetary geared stepper motor ay umaabot sa 120 Nm o mas mataas.

Mga Spur Gearbox

Gumagamit ang mga spur gear gearheads ng serye ng meshing parallel-shaft spur gears upang makamit ang kinakailangang pagbawas. Ang mga ito ay mas simple at mas mura kaysa sa mga planetary unit, at nag-aalok sila ng mas mataas na kahusayan (kadalasan 95% o mas mataas) dahil ang bawat gear mesh ay nagsasangkot ng pag-roll sa halip na pag-slide ng contact. Gayunpaman, ang mga spur gearhead ay mas malaki sa diameter para sa parehong ratio at torque rating, mayroon silang mas maraming backlash kaysa sa precision planetary units (karaniwang 1 hanggang 3 degrees), at hindi sila coaxial—maaaring ma-offset ang mga motor at output shaft. Para sa mga application na sensitibo sa gastos na may katamtamang mga kinakailangan sa torque, simpleng mga layout ng drive, at walang mahigpit na pagtutukoy ng backlash, ang spur gear stepper motor ay isang matipid na pagpipilian. Karaniwang ginagamit ang mga ito sa mga 3D printer, magaan na CNC application, at consumer-grade automation kung saan ang ilang antas ng backlash ay hindi gaanong nakakaapekto sa katumpakan ng pagpoposisyon.

Mga Uod Gearbox

Pinagsasama ng worm gear stepper motor ang tumpak na step-based na kontrol ng isang stepper na may mataas na ratio, right-angle drive, at self-locking na kakayahan ng isang worm gearbox. Ang mga ratio mula 17:1 hanggang 500:1 ay available sa mga karaniwang produkto, na ginagawang angkop ang mga worm-geared stepper para sa mga application na nangangailangan ng napakabagal na bilis ng output nang walang maraming yugto ng gear. Ang self-locking na ari-arian—kung saan ang load ay hindi maaaring mag-back-drive sa worm—ay inaalis ang pangangailangan para sa isang holding brake sa maraming vertical-axis o load-holding applications. Ang mga trade-off ay mas mababang kahusayan (40–80% depende sa ratio), mas mataas na henerasyon ng init sa tuluy-tuloy na tungkulin, at mas maraming backlash kaysa sa mga planetary unit. Ang mga motor na stepper ng worm gear ay angkop para sa mga actuator ng gate, mga linear lifting stage, mga turntable sa pag-index, at iba pang mga application kung saan kinakailangan ang paghawak ng posisyon sa ilalim ng load at pasulput-sulpot ang duty cycle.

Paghahambing ng Uri ng Gearbox para sa Mga Application ng Stepper Motor

Mga Laki ng Frame ng NEMA at Sanggunian ng Torque ng Output

Naka-standardize ang mga geared stepper motor sa paligid ng mga laki ng frame ng NEMA, na tumutukoy sa mga sukat ng faceplate ng motor at pattern ng mounting hole. Ang pagtatalaga ng NEMA ay hindi tumutukoy sa pagganap ng elektrikal o torque—ang mga iyon ay nag-iiba ayon sa paikot-ikot at haba ng motor—ngunit tinutukoy nito ang pisikal na form factor, na ginagawang diretsong tukuyin ang mga gearhead na akma sa mga karaniwang katawan ng motor.

• NEMA 8 (20mm): Ang pinakamaliit na praktikal na nakatutok na laki ng stepper. Ginagamit sa mga medikal na instrumento, maliliit na sistema ng dispensing, at mga compact na robotics kung saan sukdulan ang espasyo at mababa ang mga kinakailangan sa torque.
• NEMA 11 (28mm): Angkop para sa automation ng laboratoryo, maliliit na rotary table, at mga compact actuator. Available ang mga planetary gearbox na may mga ratio na hanggang 100:1 at backlash pababa sa 3 arc-minuto sa laki ng frame na ito.
• NEMA 17 (42mm): Ang pinakasikat na geared stepper motor na laki ng frame sa buong 3D printing, desktop CNC, robotics, at light industrial automation. Ang mga planetary gearbox para sa NEMA 17 ay naghahatid ng mga output torque hanggang 3 Nm at mga ratio mula 3.7:1 hanggang 369:1. Ang 42mm square faceplate ay malawak na sinusuportahan ng mga mechanical design ecosystem.
• NEMA 23 (57mm): Ang pamantayan para sa pang-industriyang light-duty automation, conveyor, feeder, at mid-range na CNC equipment. Ang planetary geared NEMA 23 stepper motors ay nakakakuha ng output torques hanggang 15 Nm o higit pa. Ang isang NEMA 23 geared stepper sa 10:1 ay kadalasang maaaring palitan ang isang NEMA 34 na uneared na motor sa mas mababang halaga at mas maliit na footprint.
• NEMA 34 (86mm) at NEMA 42 (110mm): Ginagamit sa mga heavy-duty na CNC router, kagamitang pang-industriya na automation, at high-torque positioning system. Ang planetary geared NEMA 34 na mga motor ay nakakamit ng mga torque ng output hanggang 120 Nm; Pinalawak pa ito ng mga pagsasaayos ng NEMA 42.

Mga Pangunahing Lugar ng Aplikasyon para sa Mga Geared Stepper Motors

Ang kumbinasyon ng open-loop na step-based na kontrol, mataas na output torque, mahusay na epektibong resolution, at compact integrated packaging ay ginagawang geared stepper motors ang ginustong actuator sa isang malawak na hanay ng mga industriya.

Industrial Automation at Robotics

Ang mga geared stepper motor ay mga karaniwang actuator sa mga Cartesian robot, gantri system, rotary indexer, at pick-and-place machine. Ang planetary geared stepper motor sa laki ng NEMA 23 o NEMA 34 ay nagbibigay ng torque at resolution na kailangan para sa tumpak na pagpoposisyon ng axis nang walang gastos sa isang servo system. Pinapasimple ng self-contained na step-and-direction interface ang disenyo ng controller—karamihan sa mga PLC at motion controller ay maaaring direktang magmaneho ng stepper driver nang walang karagdagang imprastraktura ng feedback.

Mga Instrumentong Medikal at Laboratory

Ang mga fluid dispensing system, syringe pump, analytical instrument sample stages, at diagnostic equipment ay gumagamit ng mga compact geared stepper motors—kadalasang NEMA 11 o NEMA 17 na may mga planetary gearbox—kung saan ang tumpak, paulit-ulit na pagpoposisyon sa isang maliit na pakete ay kritikal. Ang kakayahang humawak ng posisyon nang walang tuluy-tuloy na power draw ay mahalaga sa mga instrumento na pinapatakbo ng baterya o mababang init kung saan kailangang mabawasan ang pagpapalakas ng motor sa mga panahon ng idle.

3D Printing at Desktop CNC

Ang mga extruder drive at Z-axis leadscrew drive sa mga 3D printer ay karaniwang gumagamit ng NEMA 17 planetary geared stepper motor upang i-multiply ang torque na magagamit para sa pagtulak ng filament o pag-angat ng print head laban sa gravity. Ang pinahusay na resolution mula sa gear ratio ay nagbibigay-daan din sa mas pinong kontrol sa taas ng layer sa leadscrew nang hindi lumilipat sa mas mataas na microstep na configuration ng driver.

Makinarya sa Packaging

Ang mga indexing conveyor, label applicator, cap torquer, at filling head sa mga linya ng packaging ay gumagamit ng mga geared stepper motor para sa kanilang nauulit, programmable na pagpoposisyon at ang kanilang kakayahang humawak ng posisyon sa pagitan ng mga galaw nang walang hiwalay na parking brake. Ang mga worm-geared stepper motor ay partikular na ginagamit sa vertical filling at capping stations kung saan ang load ay hindi dapat mag-back-drive kapag ang motor ay de-energized.

Mga Gate Operator at Actuator

Ang mga worm gear stepper motor ay angkop para sa mga automated na gate, door, at valve actuator kung saan pinapanatili ng self-locking property ang mekanismo sa posisyon nang walang tuluy-tuloy na motor holding current. Ang mataas na reduction ratio ay nagbibigay-daan sa isang maliit na motor na makabuo ng torque na kailangan upang ilipat ang mabibigat na gate o madaig ang mga mekanismo ng balbula na puno ng tagsibol nang walang malaking katawan ng motor.

Paano Piliin ang Tamang Geared Stepper Motor

Ang tamang pagpili ng isang geared stepper motor ay nangangailangan ng pagtatrabaho sa maraming magkakaugnay na mga parameter sa isang partikular na pagkakasunud-sunod. Ang paglaktaw sa mga hakbang—lalo na ang inertia check at ang thermal duty cycle na pagsusuri—ay humahantong sa isang motor na gumagana sa bench ngunit nabigo sa serbisyo.

Tukuyin muna ang Load at Motion Profile

Bago tumingin sa anumang datasheet ng motor, itatag ang mga kinakailangan sa aplikasyon: kinakailangang output torque (kabilang ang isang service factor para sa mga peak load at acceleration), kinakailangang bilis ng output sa RPM, paglipat ng profile (oras ng acceleration, paglalakbay, deceleration time), at duty cycle (porsiyento ng oras na aktibong gumagalaw ang motor kumpara sa paghawak o de-energized). Tinutukoy ng mga parameter na ito ang bawat desisyon sa pagpili sa ibaba ng agos. Ang output ng metalikang kuwintas at bilis nang magkasama ay tumutukoy sa kinakailangan ng mekanikal na kapangyarihan; ang duty cycle ay tumutukoy kung ang mga thermal rating ay nagiging mga hadlang na umiiral.

Piliin ang Gear Ratio at Laki ng Motor na Magkasama

Dapat piliin ang ratio ng gear upang ilagay ang bilis ng pagpapatakbo ng motor sa itaas na bahagi ng magagamit nitong hanay ng bilis—karaniwang 200 hanggang 600 RPM para sa karamihan ng mga hybrid na stepper na motor—kung saan ang torque-speed curve ay makatwirang flat pa rin. Ang pagpapatakbo ng motor sa napakababang bilis (mas mababa sa 100 RPM nang walang gearing) ay naglalagay nito sa resonance-prone zone at naghahatid ng hindi gaanong matatag na paggalaw kaysa sa pagpapatakbo nito nang mas mabilis sa pamamagitan ng isang gearbox. Kapag natukoy ang target na bilis ng motor, ang ratio ay ang bilis ng motor na hinati sa kinakailangang bilis ng output. I-verify na ang resultang output torque (motor holding torque × gear ratio × efficiency) ay nakakatugon sa load requirement kasama ang service factor. Kung hindi, dagdagan ang laki ng frame ng motor o dagdagan ang ratio.

Suriin ang Load-to-Rotor Inertia Ratio

Kalkulahin ang load inertia (kabilang ang gearbox output shaft, coupling, at lahat ng mekanikal na bahagi sa pagitan ng output ng gearbox at ang final load) at hatiin sa rotor inertia ng napiling motor. Ang reflected load inertia (load inertia na hinati sa gear ratio squared) ang mahalaga para sa motor. Layunin na panatilihing mababa sa 10:1 ang ipinapakitang inertia-to-rotor inertia ratio para sa stable na dynamic na performance. Kung ang ratio ay lumampas dito, maaaring taasan ang gear ratio o pumili ng isang motor na may mas malaking rotor inertia. Ang mga closed-loop na geared na stepper motor na may feedback ng encoder ay maaaring magparaya sa mas mataas na mga ratio ng inertia kaysa sa mga open-loop system, dahil ang controller ay maaaring makakita at magtama para sa mga nawalang hakbang.

Suriin ang Backlash Laban sa Mga Kinakailangan sa Application

Ang backlash ay ang angular play sa output shaft kapag ang motor ay nag-reverse ng direksyon—ang output shaft ay hindi gumagalaw hanggang sa ang gear mesh clearance ay nakuha. Sa mga application kung saan ang load ay palaging gumagalaw sa isang direksyon (dispensing pumps, one-direction conveyor), ang backlash ay walang praktikal na epekto. Sa mga application ng bidirectional positioning, direktang nililimitahan ng backlash ang nauulit na katumpakan ng pagpoposisyon. Nag-aalok ang mga planetary gearbox ng ekonomiya ng backlash sa paligid ng 50 arc-minuto; ibinababa ito ng precision planetary grades sa 15 arc-minuto; ang mga high-precision na marka ay nakakamit ng 3 arc-minuto o mas kaunti. Tukuyin ang pinakamahigpit na marka ng backlash na talagang kailangan ng application—hindi ang pinakamahigpit na magagamit—dahil ang mga high-precision na gearbox ay may malaking premium sa gastos.

Kumpirmahin ang Gearbox Mechanical Interface

I-verify na ang napiling gearbox output shaft diameter, keyway specification, maximum allowable radial load, at maximum allowable axial load ay tugma sa coupling o driven component. Ang mga gearbox para sa mga stepper na motor ay may tinukoy na pinahihintulutang radial at axial load rating na, kung lalampas, mapabilis ang pagkasira ng bearing at bawasan ang buhay ng gearbox. Kung ang application ay nagpapataw ng makabuluhang overhung (radial) na mga load—gaya ng pinion gear o belt pulley na direktang naka-mount sa output shaft nang walang karagdagang suporta—tiyaking ang gearbox bearing rating ay tinatanggap ang load sa bilis ng pagpapatakbo.
