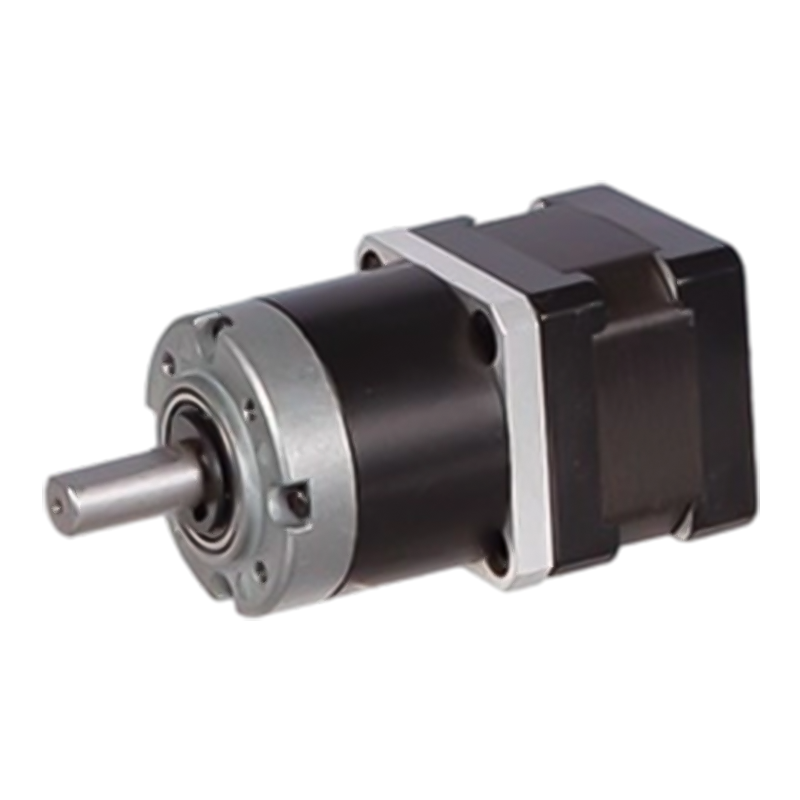

36Jxes60K/35STH 36mm Planetary gear stepping motor

36Jxes60K/35STH 36mm Planetary gear stepping motor

Ang 36JXes60K/35STH ay isang hybrid na naglalakad na motor na gear gear na may isang panloob na materyal na singsing ng metal at pulbos na metal, na may isang panlabas na diameter na 36 mm, na maaaring mapili sa pagitan ng panloob na singsing ng dalawang materyales: pulbos na metal (Model 36JXF60K) at metal (Model 36JXE60K).
Ang paghahatid ng gear ay nagpatibay sa panloob na mode ng meshing, at ang pagkawala ng meshing friction sa pagitan ng planeta ng planeta, ang sun wheel at ang singsing ng ngipin ay maliit. Ang kahusayan ng paghahatid nito ay karaniwang sa pagitan ng 90% at 95%, na mas mabisang ilipat ang mekanikal na enerhiya ng motor ng stepper sa pagtatapos ng pag -load at mabawasan ang pagkawala ng enerhiya kaysa sa iba pang mga pamamaraan ng paghahatid ng deceleration, tulad ng worm gear at worm drive.

  • 36Jxes60K/35STH 36mm Planetary gear stepping motor

+86 0579-86817938-836

[email protected]

36Jxes60k/35Sth

36mm Standard Gearbox,

Pinahihintulutang saklaw ng pag -load: 1.8n.m ~ 6.0n.m $

Planetary Gear Stepping Motor (Ring Gear Material: Metal at Powder Metal)

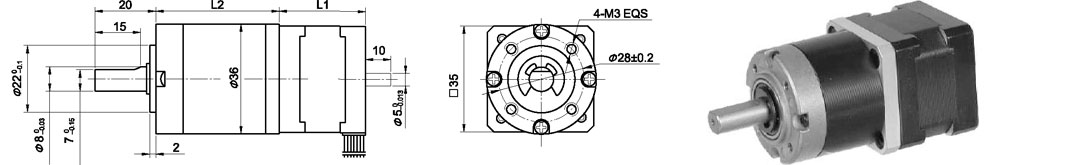

Sukat

Maaaring mapili ang singsing na gear sa loob ng dalawang materyales : Powder Metal (Uri: 36JXF60K), Metal (Uri: 36JXE60 K)

Planetary

Singsing na materyal

Uri E: Uri ng Metal F: Powder Metal

Nagdadala sa output

Ball Bearings

Max. Radial load (10mm mula sa flange)

≤50n

Max. Shaft axial load

≤30n

Radial Play of Shaft (Malapit sa Flange)

≤0.07 mm

Axial play ng baras

≤0.3 mm

Backlash sa walang-load

≤1.5 ° $

Teknikal na data

35STH Hybrid Stepping Motor Specifications

Model Hindi.

Na -rate na boltahe

Kasalukuyang/phase

Paglaban/Phase

Inductance/phase

Hawak ang Torgue

# ng mga lead

Rotor inertia

Timbang

Haba L1

Max. Ratio ng gear

Solong baras

V

A

Ω

MH

g.cm

G-m²

g

mm

35STH28-0504A

10

0.5

20

14

1000

4

11

140

28

≤ 1: 264

35STH36-1004A

2.7

1

2.7

4.3

1400

4

14

180

36

≤1: 189

Isang solong baras, B dobleng baras

36JXES60K Mga pagtutukoy ng planeta ng planeta

Ratio ng pagbawas

3.71

5.18

14

19

27

51

71

100

139

Bilang ng mga tren sa gear

1

2

3

Haba (L2) mm

27

34.1

41

Max. Na -rate na metalikang kuwintas kg. CM

18

30

48

Maikling oras na pinapayagan ang metalikang kuwintas kg.cm

54

90

144

Kahusayan %

0.9

0.81

0.73

Timbang g

195

210

290

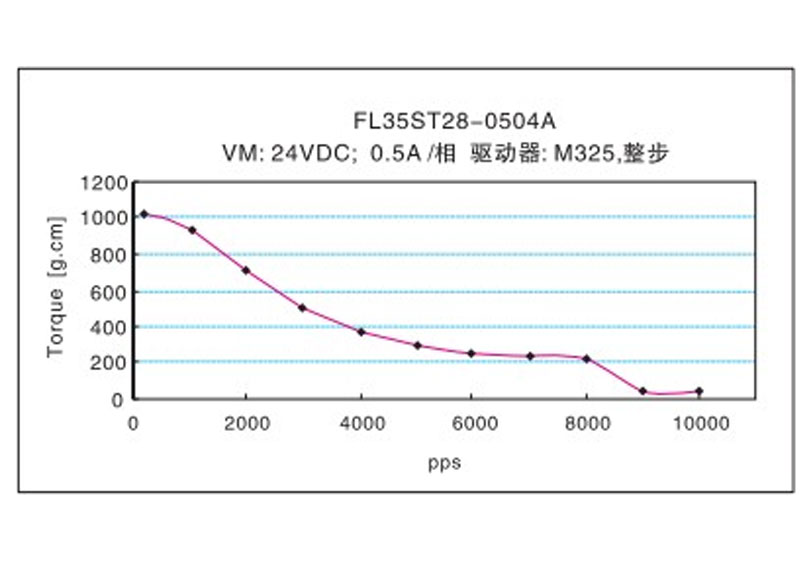

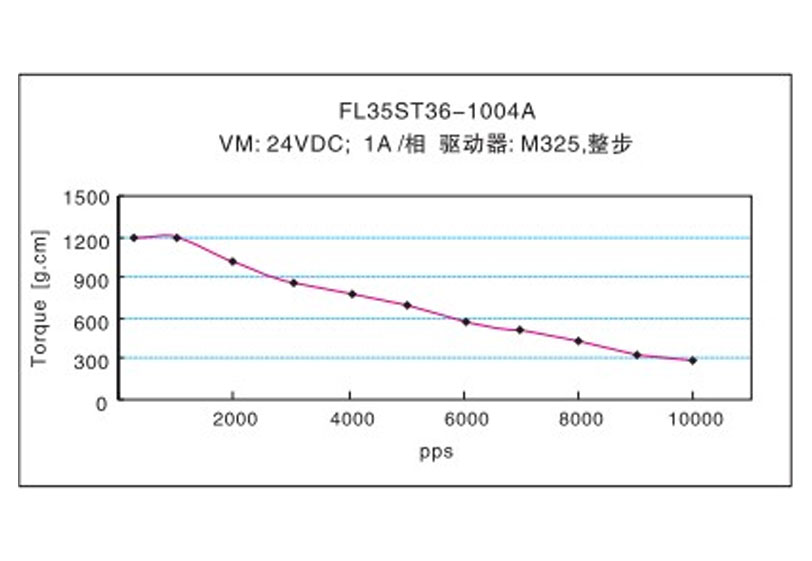

Mga Katangian ng Frequency-Torque $
