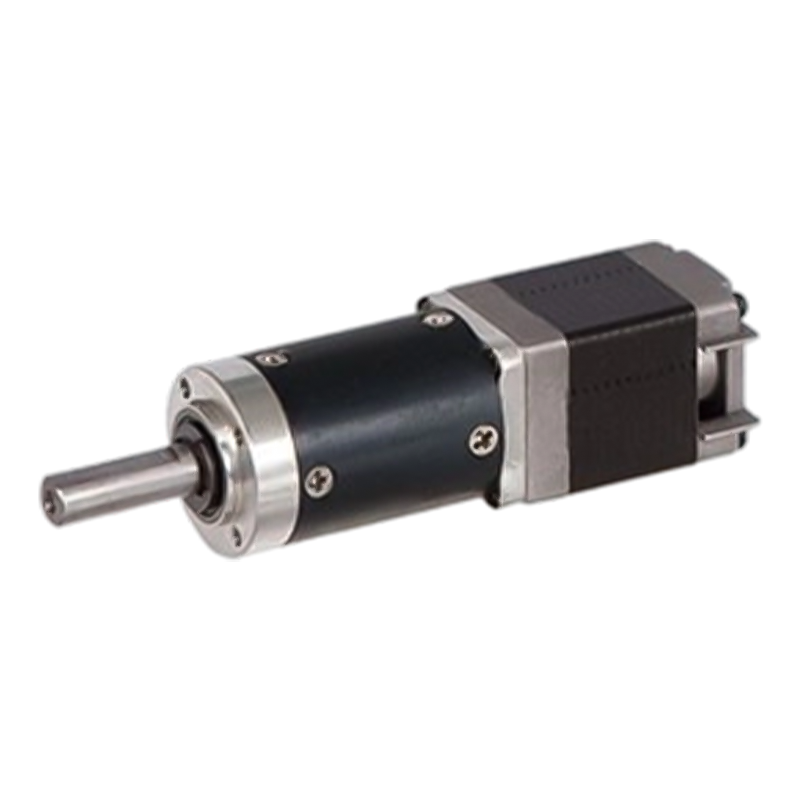

28JXS40K/28STH tumpak na angular na pag -aalis ng planeta ng planeta na stepping motor

28JXS40K/28STH tumpak na angular na pag -aalis ng planeta ng planeta na stepping motor

Ang 28JXS40K/28STH ay isang hybrid na motor na may isang metal na panloob na singsing na maaaring magamit sa iba't ibang mga kapaligiran.
Ang motor ng stepper mismo ay may mataas na pagpoposisyon ng kawastuhan at maaaring mai -convert ang signal ng de -koryenteng pulso sa isang tumpak na angular na pag -aalis. Sa mataas na paghahatid ng katumpakan ng planeta reducer, ang kawastuhan ng pagpoposisyon nito ay maaaring mapabuti pa. Sa pangkalahatan, ang katumpakan ng anggulo ng hakbang ng planeta ng deceleration stepper motor ay maaaring kontrolado sa loob ng ± 3%, at ang paulit -ulit na kawastuhan ng pagpoposisyon ay maaaring umabot sa ± 0.01 °. Ang epekto ng pagbabawas ng pagkawalang-kilos ng reducer ay ang parisukat ng ratio ng pagbawas, na maaaring epektibong mabawasan ang pagkagambala ng pag-load sa pabago-bagong tugon ng motor ng stepper at pagbutihin ang katatagan ng pagsisimula ng system at commutation.

  • 28JXS40K/28STH tumpak na angular na pag -aalis ng planeta ng planeta na stepping motor

+86 0579-86817938-836

[email protected]

28JXS40K/28STH

28mm planetary gearbox

Pinahihintulutang saklaw ng pag -load: 1.2n.m ~ 4.0n.m $

Planetary Gear Stepping Motor (Ring Gear Material: Metal)

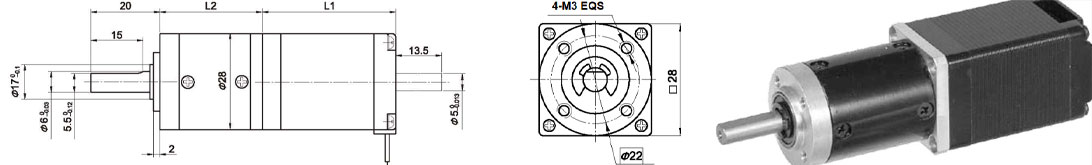

Mga Dimensyon $

Planetary Gearbox

Singsing na materyal

Metal

Nagdadala sa output

Ball Bearings

Max. Radial load (10mm mula sa flange)

35n

Max. Shaft axial load

25n

Radial Play of Shaft (Malapit sa Flange)

0.07mm

Axial play ng baras

≤0.3 mm

Backlash sa walang-load

1.5 ° $

Teknikal na data

28STH Hybrid Stepping Motor Specifications

Model Hindi.

Na -rate na boltahe

Kasalukuyang/phase

Paglaban/Phase

Inductance/phase

Hawak ang Torgue

# ng mga lead

Rotor inertia

Timbang

Haba L1

Max. Ratio ng gear

Solong baras

V

A

Ω

MH

g.cm

G-m²

g

mm

28STH45-0956A

3.4

0.95

3.4

1.2

750

6

12

44.5

44.5

≤1: 189

28STH51-0956A

4.4

0.95

4.6

1.8

900

6

18

50.5

50.5

≤1: 189

Isang solong baras, B dobleng baras

28JXS40K Mga pagtutukoy ng planeta ng planeta

Ratio ng pagbawas

3.71

5.18

14

19

27

51

71

100

139

189

264

369

Bilang ng mga tren sa gear

1

2

3

4

Haba (L2) mm

31

40.1

49

57.9

Max. Na -rate na metalikang kuwintas kg. CM

12

20

32

40

Maikling oras na pinapayagan ang metalikang kuwintas kg.cm

36

60

96

120

Kahusayan %

0.9

0.81

0.73

0.66

Timbang g

60

85

95

110

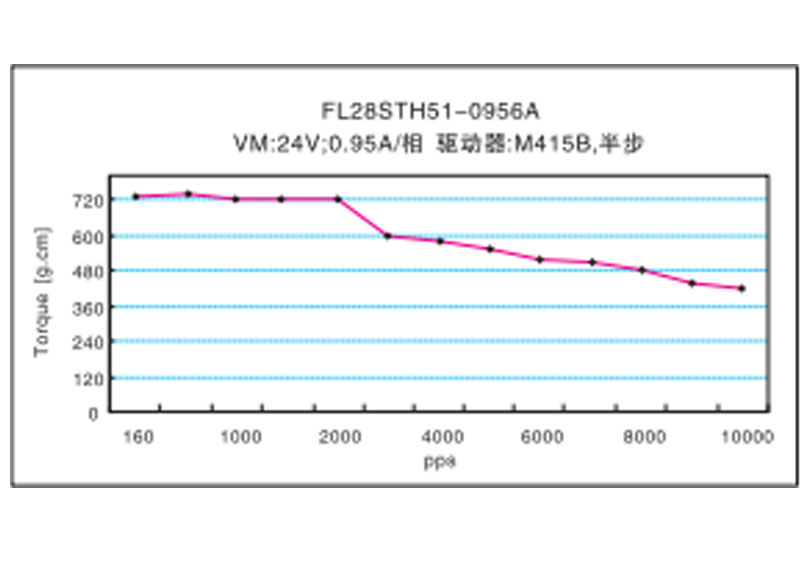

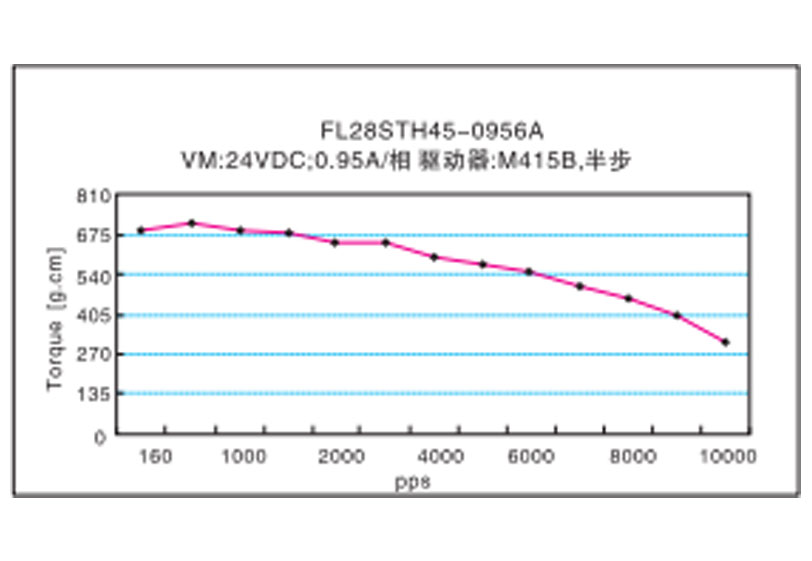

Mga Katangian ng Frequency-Torque $
