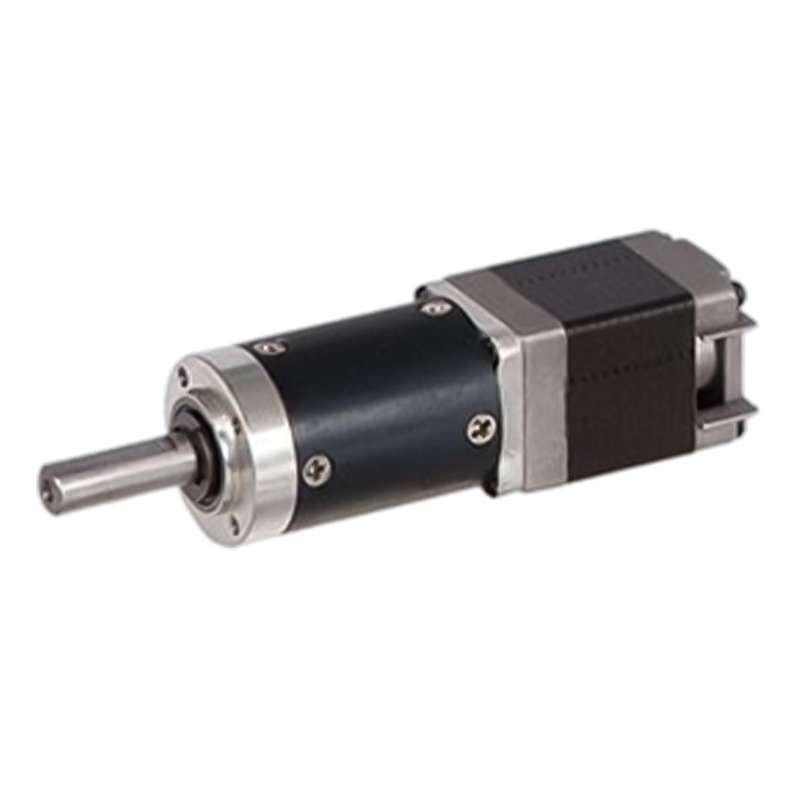

22JXS20K/20STH 0.6N.M ~ 2.0N.M Planetary gear stepping motor

22JXS20K/20STH 0.6N.M ~ 2.0N.M Planetary gear stepping motor

Ang produkto 22JXS20K/20STH ay isang pamantayang reducer na may isang panlabas na diameter na 22 mm, at ang pinapayagan na saklaw ng metalikang kuwintas ay 0.6N.M ~ 2.0N.M.
Ang isang bilang ng mga gulong sa planeta ay pantay na ipinamamahagi sa paligid ng gulong ng araw upang ibahagi ang pag -load at maaaring makatiis ng malaking metalikang kuwintas. Sa pamamagitan ng makatwirang pagdidisenyo ng ratio ng paghahatid ng tren ng planeta ng planeta, ang output metalikang kuwintas ng motor ng stepper ay maaaring palakihin nang maraming beses sa sampu -sampung beses upang matugunan ang mga kinakailangan sa pagmamaneho sa ilalim ng iba't ibang mga kondisyon ng pag -load. Sa pamamagitan ng pag-aayos ng ratio ng pagkabulok, ang motor ng stepper ay maaaring gumana nang matatag sa mas mababang bilis, maiwasan ang mga problema sa labas ng bilis, at palawakin ang bilis ng sistema.

  • 22JXS20K/20STH 0.6N.M ~ 2.0N.M Planetary gear stepping motor

+86 0579-86817938-836

[email protected]

22JXS20K/20STH

22mm Standard Gearbox,

Pinahihintulutang saklaw ng pag -load: 0.6n.m ~ 2.0n.m $

Planetary Gear Stepping Motor (Ring Gear Material: Metal)

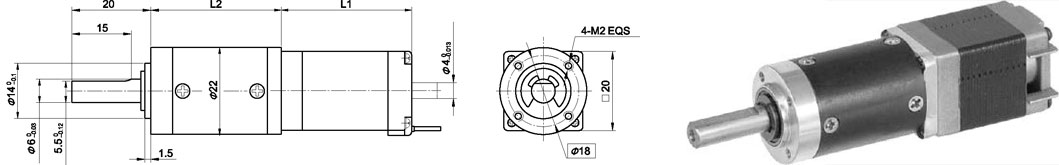

Mga Dimensyon $

Planetary

Singsing na materyal

Metal

Nagdadala sa output

Ball Bearings

Max. Radial load (10mm mula sa flange)

≤20n

Max. Shaft axial load

≤10n

Radial Play of Shaft (Malapit sa Flange)

≤0.08 mm

Axial play ng baras

≤0.3 mm

Backlash sa walang-load

≤1.5 ° $

Teknikal na data

20STH Hybrid Stepping Motor Specifications

Model Hindi.

Na -rate na boltahe

Kasalukuyang/phase

Paglaban/Phase

Inductance/phase

Hawak ang Torgue

# ng mga lead

Rotor inertia

Timbang

Haba L1

Max. Ratio ng gear

Solong baras

V

A

Ω

MH

g.cm

G-m²

g

mm

20STH33-0604A

3.9

0.6

6.5

1.7

180

4

2

60

33

≤1: 369

20STH42-0804A

4.32

0.8

5.4

1.5

300

4

3.6

80

42

≤1: 264

22JXS20K Mga pagtutukoy ng planeta ng planeta

Ratio ng pagbawas

3.71

5.18

14

19

27

51

71

100

139

189

264

369

Bilang ng mga tren sa gear

1

2

3

4

Haba (L2) mm

24.4

33

41.5

49.8

Max. Na -rate na metalikang kuwintas kg.cm

6

10

16

20

Maikling oras na pinapayagan ang metalikang kuwintas kg.cm

18

30

48

60

Kahusayan %

90%

81%

73%

66%

Timbang g

35

45

55

65

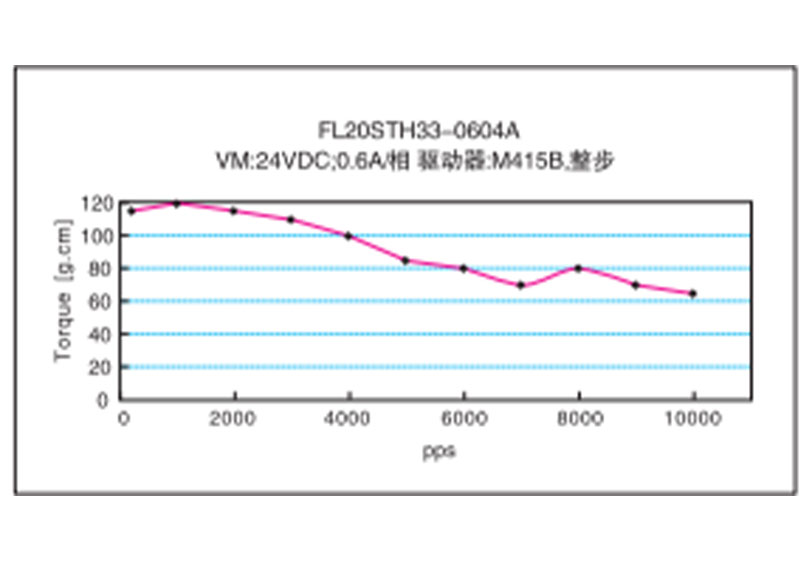

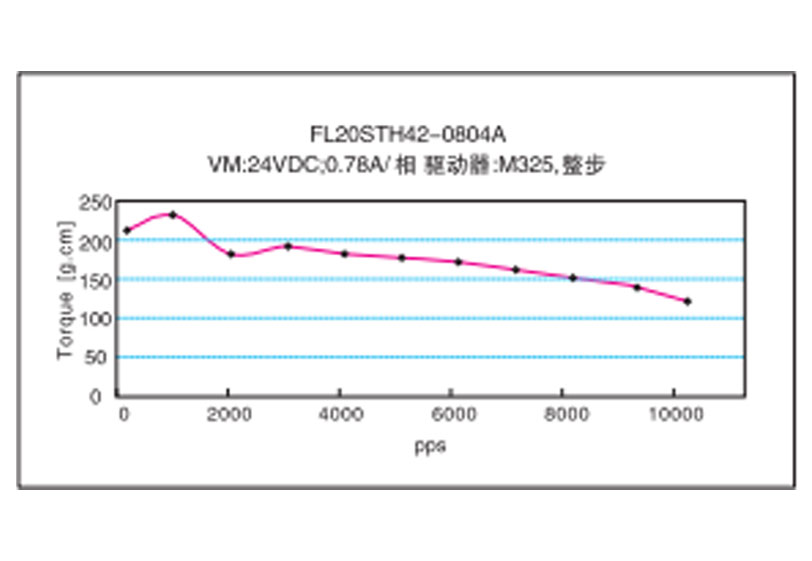

Mga Katangian ng Frequency-Torque $
