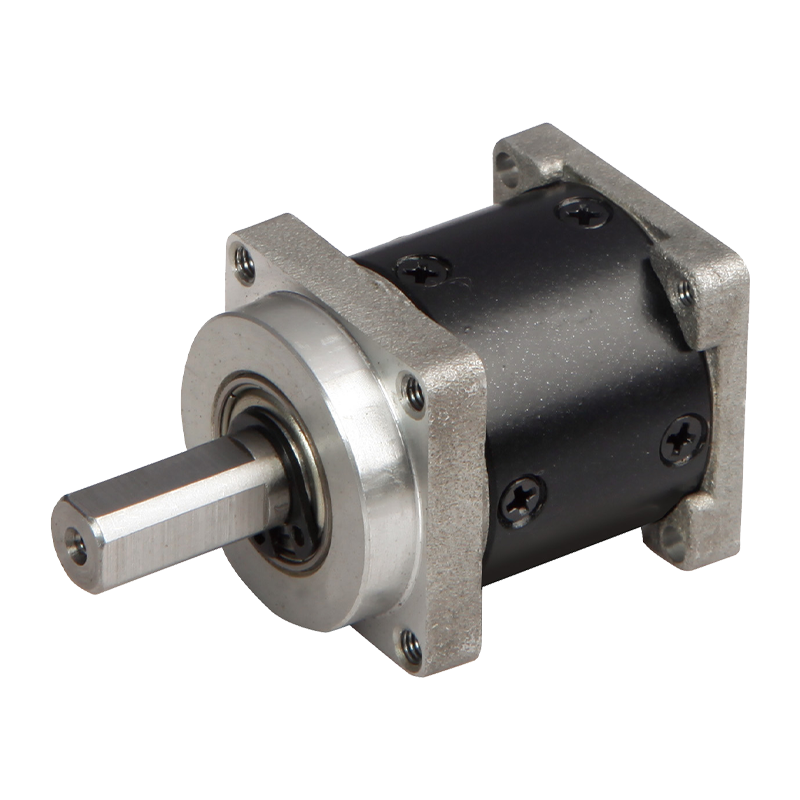

28JXK30K 28mm Miniature Planetary maliit na backlash gearbox

28JXK30K 28mm Miniature Planetary maliit na backlash gearbox

Ang 28JXK30K 28mm miniature maliit na backlash planetary gearbox ay isang mataas na pagganap, high-precision mechanical transmission aparato. Nagtatampok ang produktong ito ng isang metal na pabahay, tinitiyak ang katatagan at mahabang buhay ng serbisyo. Ang output shaft ay dinisenyo gamit ang mga gumulong bearings, na nagpapahintulot sa isang maximum na pag -load ng radial na 35N at isang maximum na pag -load ng axial na 25N. Ang radial play at axial play ay kinokontrol sa loob ng 0.07mm at 0.3mm ayon sa pagkakabanggit, na ginagarantiyahan ang makinis at tumpak na operasyon. Ang backlash sa no-load ay hindi lalampas sa 0.50mm, karagdagang pagpapahusay ng katatagan ng paghahatid. Sinusuportahan ng gearbox ang iba't ibang mga parameter ng ratio ng gear, kabilang ang yugto ng isang 3.75.2, yugto ng dalawang 14 27, at yugto ng tatlong 51139, na nakatutustos sa iba't ibang mga kinakailangan sa aplikasyon. Sa pamamagitan ng isang kahusayan sa paghahatid na kasing taas ng 90%, ang na -rate na tolerance metalikang kuwintas ay 0.3N.m, at ang max na pansamantalang tolerance metalikang kuwintas ay tatlong beses ang na -rate na metalikang kuwintas. Ang saklaw ng temperatura ng operating ay mula sa -10 ° C hanggang 80 ° C, na may isang operating ambient na kahalumigmigan na 20% 85% RH. Ang inirekumendang bilis ng pag -input ay hindi lalampas sa 4000rpm, at ang mga direksyon ng input at output ay pareho.

  • 28JXK30K 28mm Miniature Planetary maliit na backlash gearbox

+86 0579-86817938-836

[email protected]

28mm Miniature Planetary Gearbox 28JXK30K

28mm maliit na backlash planetary gearbox,

Pinahihintulutang saklaw ng pag -load: 0.3n.m ~ 3.0n.m $

Maliit na back lash planetary gearbox

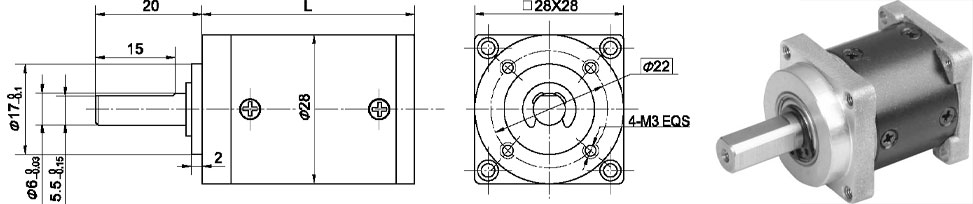

Mga Dimensyon $

Parameter

Parameter ng ratio ng gear

Ratio ng gear

L Dimensyon

Stage1

3.7 ~ 5.2

31

Stage2

14 ~ 27

40.1

Stage3

51 ~ 139

49

Parameter

Parameter

Stage1

Stage2

Stage3

Kahusayan sa paghahatid

90%

81%

73%

Na -rate na Tolerance Torque

0.3n.m

1.2n.m

3.0n.m

Max Momentary Tolerance Torque

Tatlong beses ng na -rate na metalikang kuwintas

Temperatura ng pagpapatakbo

-10 ℃ ~ 80 ℃

Pagpapatakbo ng ambient na kahalumigmigan

20%~ 85%RH

Inirerekumenda ang bilis ng pag -input

≤4000rpm

Direksyon ng input at output

Parehong direksyon $

Teknikal na data

Materyal sa pabahay

Metal

Nagdadala sa output

Ball Bearings

Max. Radial load (10mm mula sa flange)

≤35n

Max. Shaft axial load

≤25n

Radial Play of Shaft (Malapit sa Flange)

≤0.07mm

Axial play ng baras

≤0.3 mm

Backlash sa walang-load

≤.50

Shaft Press Fit Force, Max

≤100n $
