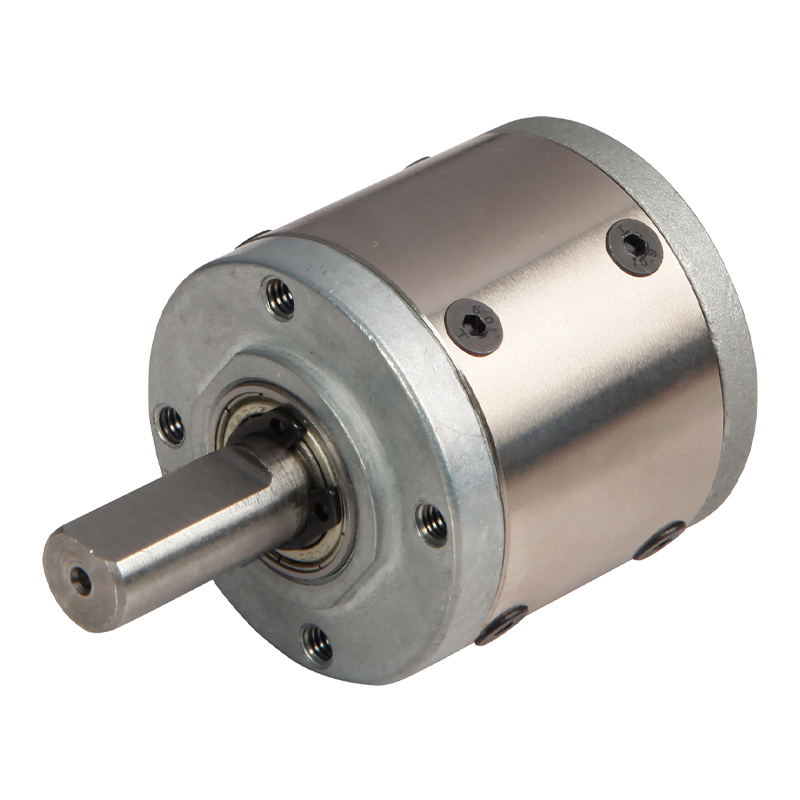

42jx100k 42mm 1-10n.m Planetary Gearbox

42jx100k 42mm 1-10n.m Planetary Gearbox

Ang 42JX100K Planetary Gearbox ay isang mataas na pagganap na 42mm planetary gearbox na idinisenyo para sa iba't ibang mga aplikasyon na nangangailangan ng tumpak na kontrol ng metalikang kuwintas. Ang maximum na pinahihintulutang saklaw ng pag -load ng gearbox na ito ay mula sa 1n.m hanggang 10n.m, na nakatutustos sa iba't ibang mga kinakailangan sa pag -load. Ang panloob na materyal ng gear ay binubuo ng E-type metal at F-type metal powder, na tinitiyak ang mataas na katumpakan at tibay. Ang mga output shaft bearings ay gumagamit ng mga gumulong na bearings at bola ng bola, na may isang maximum na pinapayagan na pag -load ng radial na 80N at isang maximum na pinapayagan na pag -load ng ehe na 30N. Ang radial play at axial play ay kinokontrol sa loob ng 0.06mm at 0.3mm ayon sa pagkakabanggit, na ginagarantiyahan ang makinis na operasyon at kawastuhan. Bilang karagdagan, ang kahusayan ng paghahatid ng gearbox na ito ay umaabot hanggang sa 90%, na may isang rate ng tolerance metalikang kuwintas ng 1N.M at isang agarang pagpapaubaya na metalikang kuwintas ng tatlong beses ang na -rate na metalikang kuwintas. Ang saklaw ng temperatura ng operating ay mula -10 ℃ hanggang 80 ℃, na may isang kamag -anak na saklaw ng paggamit ng kahalumigmigan na 20% hanggang 85% RH. Ang inirekumendang bilis ng pag -input ay ≤4000rpm, at ang direksyon ng input at output ay pareho. Ang mga parameter na ito ay ginagawang malawak na naaangkop ang 42JX100K planetary gearbox sa pang -industriya na automation, kagamitan sa makinarya, at iba pang mga patlang.

  • 42jx100k 42mm 1-10n.m Planetary Gearbox

+86 0579-86817938-836

[email protected]

42mm DC Motor Planetary Gearbox 42JX100K

42mm planetary gearbox,

Pinahihintulutang saklaw ng pag -load: 1 n.m〜10n.m $

Planetary Gearbox

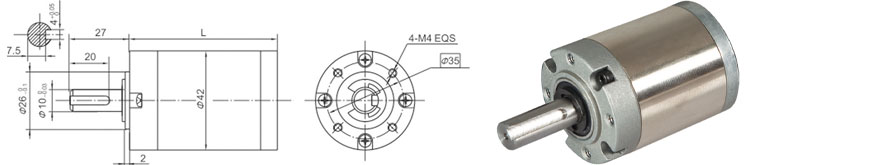

Mga Dimensyon $

Parameter

Parameter ng ratio ng gear

Ratio ng gear

L Dimensyon

Stage1

3.7 ~ 5.2

31.5

Stage2

14 ~ 27

42.1

Stage3

51 ~ 139

52.5

Stage4

189 ~ 720

62.9

Parameter

Parameter

Stage1

Stage2

Stage3

Stage4

Kahusayan sa paghahatid

90%

81%

73%

66%

Na -rate na Tolerance Torque

1 n.m

4n.m

8n.m

10n.m

Max Momentary Tolerance Torque

Tatlong beses ng na -rate na metalikang kuwintas

Temperatura ng pagpapatakbo

-10 ℃ ~ 80 ℃

Pagpapatakbo ng ambient na kahalumigmigan

20% ~ 85% RH

Inirerekumenda ang bilis ng pag -input

≤4000rpm

Direksyon ng input at output

Parehong direksyon $

Teknikal na data

Materyal sa pabahay

E Uri: Uri ng Metal F: Powder Metal

Nagdadala sa output

Ballbearings

Max. Radial load (12mm mula sa flange)

≤80n

Max. Shaft axial load

≤30n

Radial Play of Shaft (Malapit sa Flange)

≤0.06mm

Axial play ng baras

≤0.3 mm

Backlash sa walang-load

≤1.5 °

Shaft Press Fit Force, Max

≤150n $
