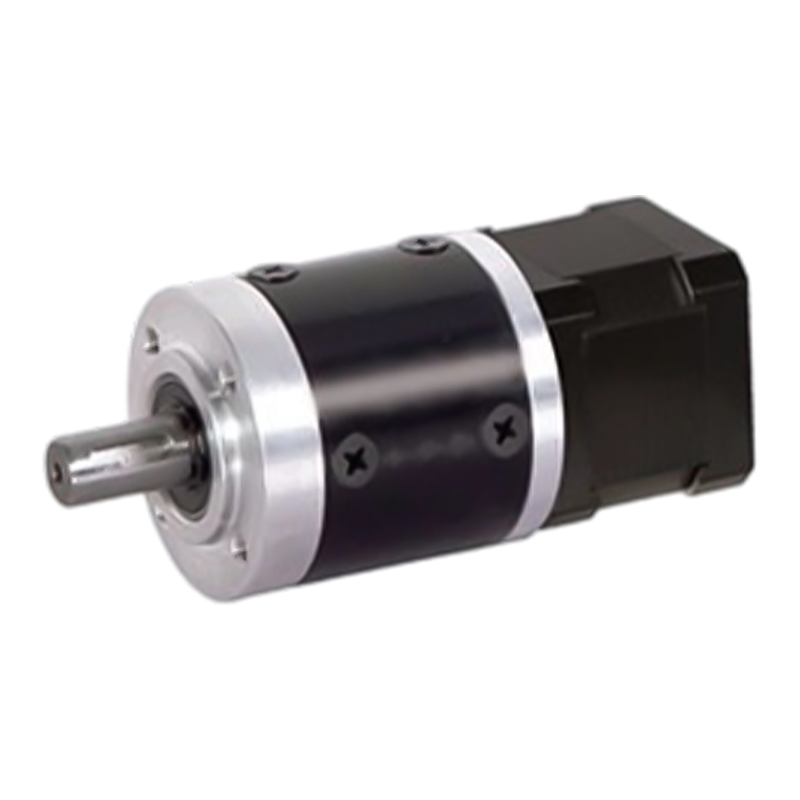

52JXM200K/42STH Mababang enerhiya pagkawala ng planeta ng gear stepping motor

52JXM200K/42STH Mababang enerhiya pagkawala ng planeta ng gear stepping motor

Ang produkto 52JXM200K/42STH ay isang mataas na pagganap ng hybrid na naglalakad na star gear motor na may maximum na pinapayagan na pag -load ng radial ≤80N.
Ang multi-gear synchromesh ay binabawasan ang pagkawala ng enerhiya at nakamit ang mas mahusay na kahusayan ng enerhiya kapag ipinares sa isang stepper motor, lalo na para sa mahabang pagpapatakbo ng mga pang-industriya na senaryo. Ang paggamit ng mga materyales na may mataas na lakas at katumpakan na machining ng planeta reducer, na may epekto sa paglaban at mahabang buhay, kahit na sa alikabok, panginginig ng boses at iba pang malupit na kapaligiran ay maaaring maging matatag na operasyon. Ang multi-tooth na uniporme na disenyo ng pag-load ay namamahagi ng mga instant na epekto ng mga naglo-load at binabawasan ang pagsusuot ng sangkap.

  • 52JXM200K/42STH Mababang enerhiya pagkawala ng planeta ng gear stepping motor

+86 0579-86817938-836

[email protected]

52JXM200K/42STH

42mm planetary gearbox

Pinahihintulutang saklaw ng pag -load: 6n.m ~ 20n.m $

Planetary Gear Stepping Motor (Ring Gear Material: Metal)

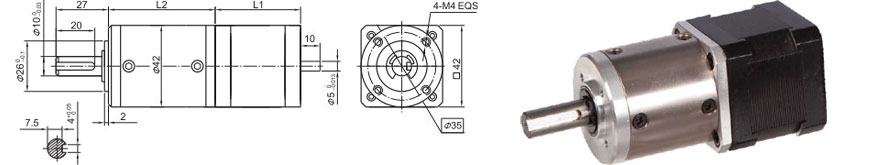

Mga Dimensyon $

Planetary Gearbox

Singsing na materyal

Metal

Nagdadala sa output

Ball Bearings

Max. Radial load (12mm mula sa flange)

≤80n

Max. Shaft axial load

≤30n

Radial Play of Shaft (Malapit sa Flange)

≤0.06 mm

Axial play ng baras

≤0.3 mm

Backlash sa walang-load

≤1.5 ° $

Teknikal na data

42STH Hybrid Stepping Motor Specifications

Model Hindi.

Na -rate na boltahe

Kasalukuyang/phase

Paglaban/Phase

Inductance/phase

Hawak ang Torgue

# ng mga lead

Rotor inertia

Timbang

Haba L1

Max. Ratio ng gear

Solong baras

V

A

Ω

MH

g.cm

G-m²

g

mm

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

54

0.28

40

≤ 1: 247

42STH47-1684A

2.8

1.68

1.65

2.8

4.4

4

68

0.35

48

≤1: 106

Isang solong baras, B dobleng baras

40JXGTS200K Mga pagtutukoy ng planeta ng planeta

Ratio ng pagbawas

4.44

17

22

65

83

106

247

316

403

515

Bilang ng mga tren sa gear

1

2

3

4

Haba (L2) mm

38.2

49.7

60

70.3

Max. Na -rate na metalikang kuwintas kg. CM

60

100

160

200

Maikling oras na pinapayagan ang metalikang kuwintas kg.cm

180

300

480

600

Kahusayan %

0.9

0.81

0.73

0.66

Timbang g

350

450

550

650

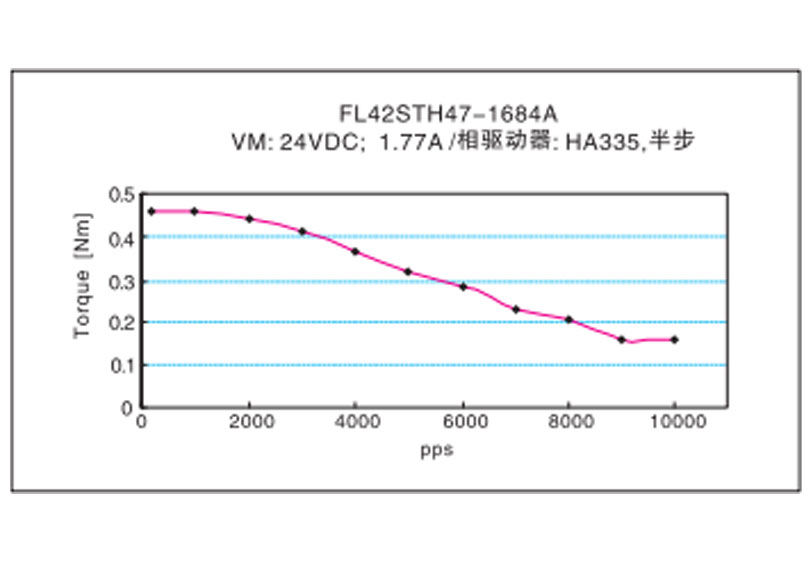

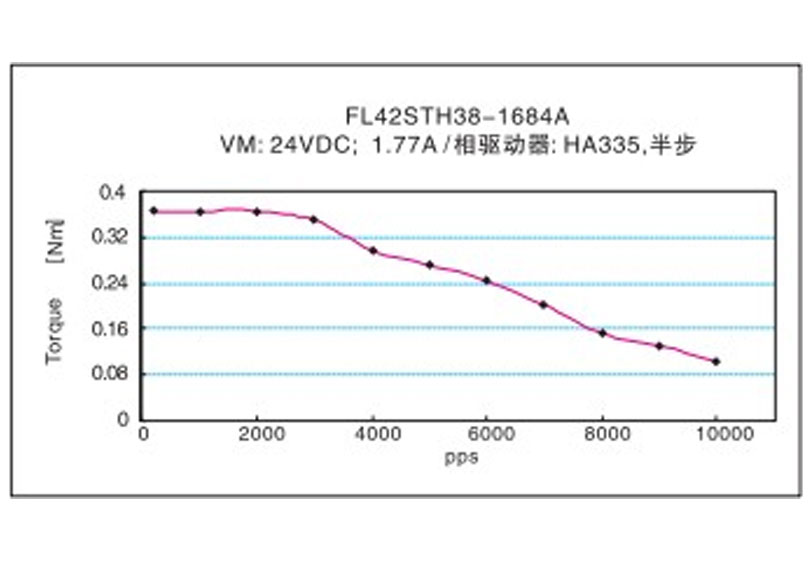

Mga Katangian ng Frequency-Torque $
