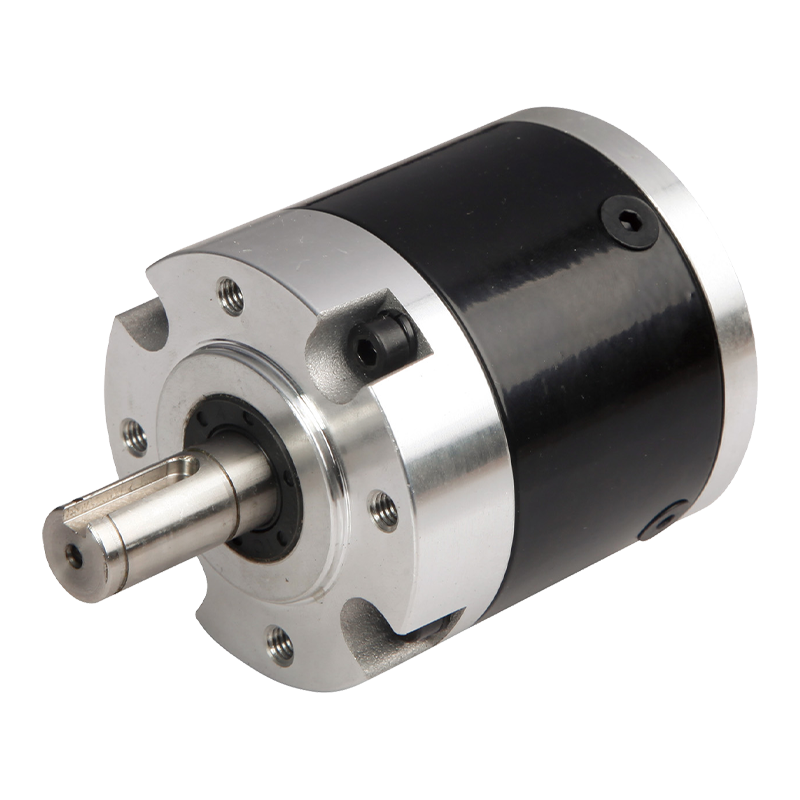

56JXL300K 56mm 300N Mababang ingay na planeta na gearbox

56JXL300K 56mm 300N Mababang ingay na planeta na gearbox

Ang 56JXL300K mababang ingay na planeta ng planeta ay isang produktong mataas na pagganap na partikular na idinisenyo para sa mga aplikasyon ng high-precision at mababang-ingay. Nagtatampok ang gearbox na ito ng isang 56mm helical na ngipin na mababa ang ingay na planeta ng planeta ng gear, na nagpapahintulot sa isang saklaw ng metalikang kuwintas mula sa 3N.M hanggang 30N.M, na ginagawang angkop para sa iba't ibang mga kagamitan sa pang -industriya at makinarya ng katumpakan. Ang materyal na pabahay ay binubuo ng metal at plastic helical na ngipin, tinitiyak ang katatagan at tibay. Ang uri ng output shaft bearing ay lumiligid na mga bearings, na may isang maximum na pinahihintulutang pag -load ng radial na 200N at isang maximum na pinahihintulutang pag -load ng axial na 100N. Ang radial play ng baras ay mas mababa sa 0.04mm, at ang pag-play ng ehe ay mas mababa sa 0.3mm, na may isang backlash sa walang-load na 1.5 °. Ang maximum na shaft press fit na puwersa ay 300N, na ginagarantiyahan ang matatag na operasyon sa ilalim ng mataas na mga kondisyon ng pag -load. Kasama sa mga parameter ng ratio ng gear ang yugto ng isa, dalawa, tatlo, at apat, na naaayon sa iba't ibang mga kahusayan sa paghahatid at na -rate na mga torque ng pagpapaubaya, natutugunan ang mga kinakailangan ng iba't ibang mga sitwasyon ng aplikasyon. Ang saklaw ng temperatura ng operating ay -10 ° C hanggang 80 ° C, na may isang operating ambient na kahalumigmigan na 20% hanggang 85% RH, at isang inirekumendang bilis ng pag -input na hindi hihigit sa 4000rpm.

  • 56JXL300K 56mm 300N Mababang ingay na planeta na gearbox

+86 0579-86817938-836

[email protected]

56mm Planetary Gearbox 56JXL300K

56mm Helical Teeth Mababang ingay ng planeta ng planeta,

Pinahihintulutang saklaw ng pag -load: 3n.m〜30n.m $

Mababang ingay ng planeta ng ingay

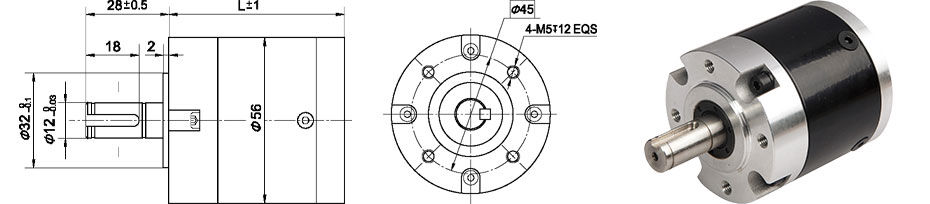

Mga Dimensyon $

Parameter

Parameter ng ratio ng gear

Ratio ng gear

L Dimensyon

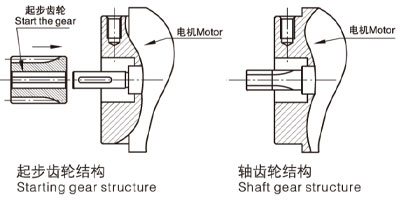

Axle Teeth, Simula ng Istraktura

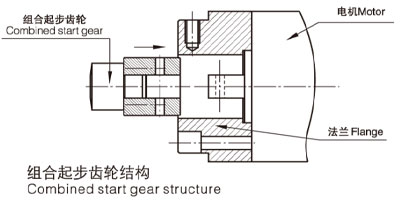

Pinagsamang panimulang istraktura

Stage1

4.2 ~ 9

47

64

Stage2

15 ~ 38

59

72

Stage3

54 ~ 163

78

91

Stage4

196 ~ 691

90

103

Parameter

Parameter

Stage1

Stage2

Stage3

Stage4

Kahusayan sa paghahatid

0.9

0.81

0.73

0.66

Na -rate na Tolerance Torque

3n.m

12n.m

20n.m

30n.m

Max Momentary Tolerance Torque

Tatlong beses ng na -rate na metalikang kuwintas

Temperatura ng pagpapatakbo

-10 ℃ ~ 80 ℃

Pagpapatakbo ng ambient na kahalumigmigan

20%~ 85%RH

Inirerekumenda ang bilis ng pag -input

≤4000rpm

Direksyon ng input at output

Parehong direksyon $

Teknikal na data

Materyal sa pabahay

Meta "plastic helical

Nagdadala sa output

Ball Bearings

Max. Radial load (10mm mula sa flange)

≤200n

Max. Shaft axial load

≤100n

Radial Play of Shaft (Malapit sa Flange)

≤0.04mm

Axial play ng baras

≤0.3 mm

Backlash sa walang-load

≤1.5 °

Shaft Press Fit Force, Max

≤300n $

Scheme ng pagtutugma ng motor

Module

No.of Teeth

Stage1

Stage2

Stage3

Stage4 $

0.8

15

4.2

15

54

196

76

12

5

18

65

233

90

275

325

383

6

9

32

117

420

38

138

502

163

285

691
