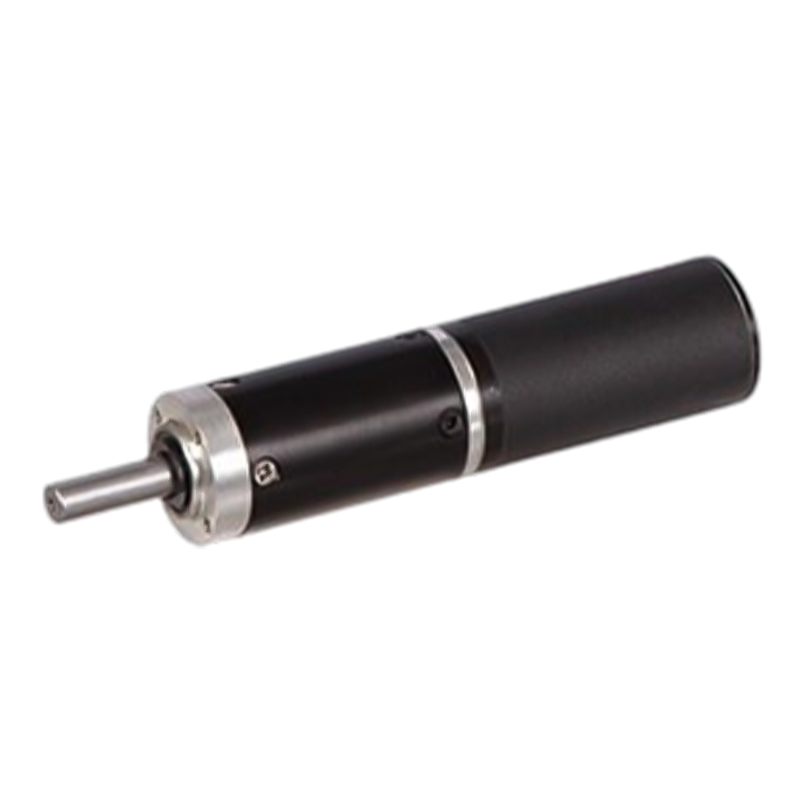

22JX10K/22ZWN45 22mm 7000 rpm Brushless DC Planetary Gear Motor

22JX10K/22ZWN45 22mm 7000 rpm Brushless DC Planetary Gear Motor

Ang brushless DC planetary gear motor 22JX10K/22ZWN45 ay gumagamit ng isang metal na panloob na singsing na may isang panlabas na diameter na 22 mm, na nagpapahintulot sa isang metalikang kuwintas na 0.05N.M ~ 0.5N.M, at isang bilis ng walang-load na 7000 rpm.
Sa pamamagitan ng multi-stage gear meshing, ang mataas na deceleration ratio ay maaaring makamit sa isang maliit na dami (tulad ng hanggang sa 9000: 1 sa apat na yugto), at ang output metalikang kuwintas ay malaki at pantay na ipinamamahagi, na angkop para sa mga limitasyong limitasyon sa espasyo tulad ng mga robot joints at kagamitan sa automation. Ang brushless motor rotor ay gumagamit ng permanenteng magnet, na kung saan ay mas payat at mas magaan, at pinagsama sa compact layout ng mga planeta na gears, mas maliit ang pangkalahatang istraktura.

  • 22JX10K/22ZWN45 22mm 7000 rpm Brushless DC Planetary Gear Motor

+86 0579-86817938-836

[email protected]

22JX10K/22ZWN45

22mm OD Planetary Gearbox,

Pinahihintulutang saklaw ng pag -load: 0.05n.m ~ 0.5n.m $

BLDC Planetary Gear Motor (Ring Gear Material: Metal)

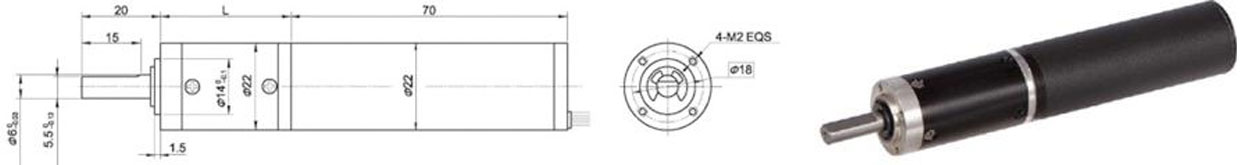

Sukat

3 Phase 10 Poles Brushless DC Motor, na may Panlabas na Driver

Brushless Motor Technical Data

I -type

Bilang ng mga poste

Bilang ng mga phase

Boltahe vdc

Walang bilis ng r/min

Bilis r/min

Torque Mn.M

Power w

Torque Mn.M

Kasalukuyang a

Line-to-line na paglaban sa OHMS

Linya sa linya ng inductance MH

22ZWN45-2470

8

3

24

7000

4600

8

3.8

21

1.1

23

6.2

Brushless Gear Motor Technical Data

Pag-configure 22ZWN45-2470 BLDC Motor (22ZWN45-2470 BLDC Motor)

Ratio ng pagbawas

3.7

5.2

14

19

27

51

71

100

139

189

264

369

Bilang ng mga tren sa gear

1

1

2

2

2

3

3

3

3

4

4

4

Haba (l) mm

24.4

24.4

33

33

31

41.5

41.5

41.5

41.5

49.8

49.8

49.8

Walang bilis ng pag-load r/min

1887

1351

500

368

259

137

99

70

50

37

27

19

Na -rate na bilis ng ranin

1240

888

329

242

170

90

65

46

33

24

17

12

Na -rate na metalikang kuwintas n.m

0.027

0.037

0.091

0.12

0.17

0.3

0.41

0.58

0.8

1

1

1

Max. Pinapayagan ang pag -load sa isang maikling panahon n.m $

0.3

0.3

1.2

1.2

1.2

2.5

2.5

2.5

2.5

3

3

3
